schubert-salzer 8026型产品系列 GS3滑动闸阀

可选的 ATEX 非电气设备

II 2G Ex h IIC T6…T1 X Gb

II 2D Ex h IIIC 85°C…530°C X Db II 2D 防爆等级 Ex h IIIC 85°C…530°C X Db

批准和证书

CRN 证书

TA-Luft / ISO 15848-1

欧盟符合性声明

英国CA符合性声明

安全手册与SIL制造商声明

类型 8028 – 滑动闸阀

类型 8028 – GS1

型号 8028 – GS3

滑板闸阀类型8028

产品线 GS1

8028型气动滑动闸阀，带集成定位器和80毫米隔膜执行器，

非常适合用于过程技术中的紧凑型装置安装。

除了紧凑的设计，该阀门还具有高控制精度和长使用寿命的特点。

尺寸：DN15 - DN150

压力：

PN 10/40

材料:

不锈钢 1.4408

碳钢 1.0619

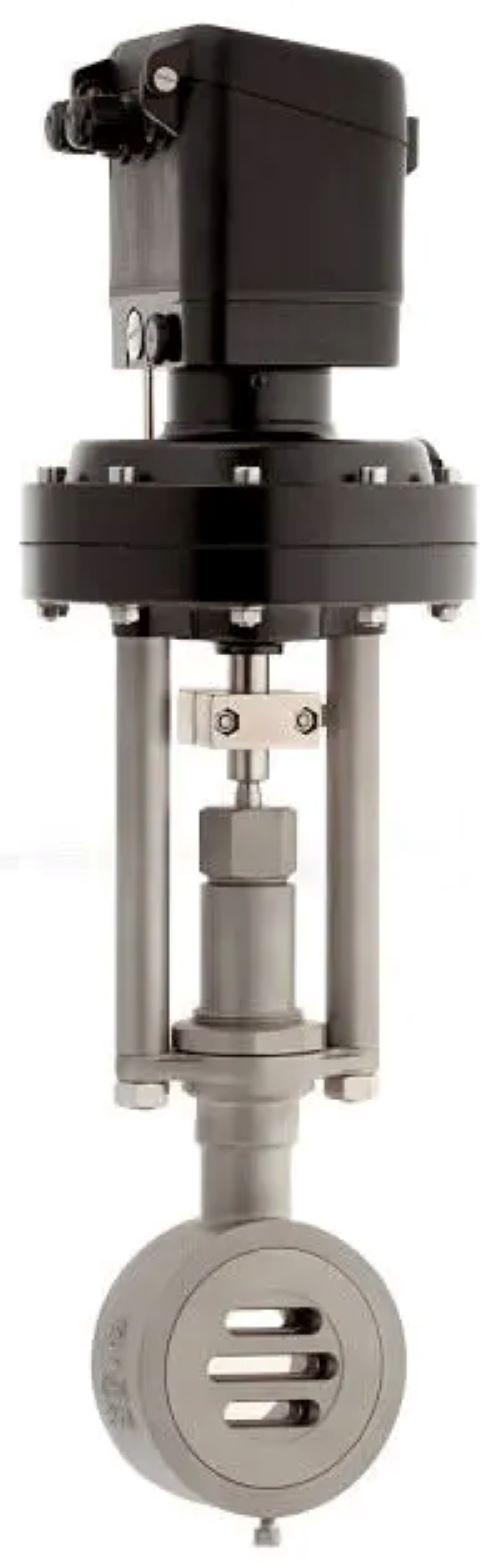

schubert-salzer 8026型产品系列 GS3滑动闸阀

8026型GS3增强型设计低温滑动闸阀，配有内置定位器，适用于温度低至-200°C的各种过程应用。

即使在低温范围内，氢气、氮气、氧气、二氧化碳等介质也能被精确控制。

尺寸：DN 15 - DN 100

压力：PN 10/40

ANSI 150，300

材料:不锈钢

温度:

适用于低介质温度至 -200 °C

连接晶圆类型设计

定位器 数字定位器类型8049

前专业防爆

IO-Link

集成过程控制器 IPC

气动和电动气动定位器 8047 型

2线

前版本

符合NAMUR标准的安装定位器

配件

限位开关

位置反馈

先导阀

防爆

Schubert & Salzer阀门技术资料

设计：无法兰，晶圆型结构尺寸符合。法兰的DIN EN 558-1系列20。

DIN EN 1092-1

公称压力;PN 40符合。DIN 2401也适用于PN 10至PN 25的法兰

流体温度:主体1.0570：主体1.4571：-10°C至+350°C-60°C至+350°C

法兰垫片（客户侧）:40：1线性/80：1等百分比

填料泄漏:ISO FE-BH-CC3-SSA0-T(-40°C/+350°C)-PN40-ISO 15848-1

当DN15降低小于25%时，不同的泄漏率是可能的。

Schubert & Salzer阀门材料

阀体:碳钢1.0619/不锈钢1.4408

包装：PTFE（碳填充），弹簧1.4310

驱动杆：不锈钢，抛光辊

波纹管：钢1.4571

质保一年
