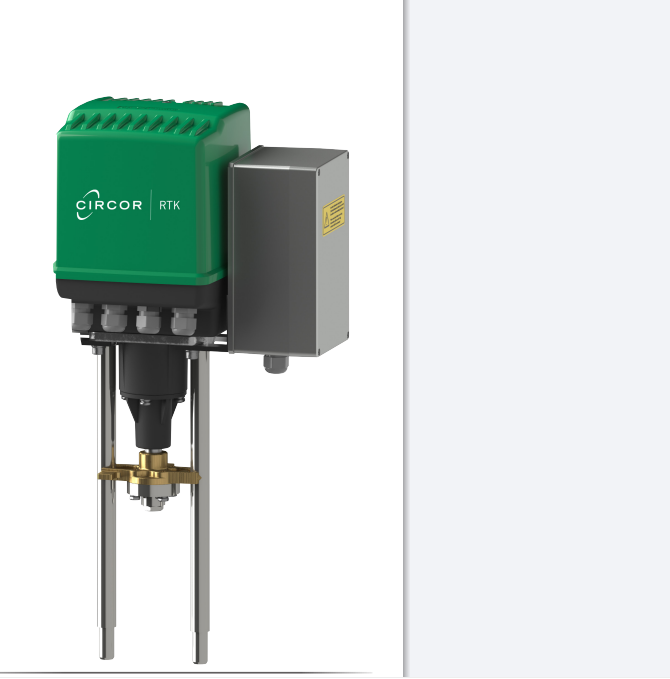

RTK 蒸汽喷射调节阀冷却器

技术数据

公称直径DN 25。。。80 NSP 1。。。3.

公称压力PN 40 CL 150

CL 300

车身材料1.0619/14.4008 SA216 WCB

公称直径DN 15…100 NPS½4.

公称压力PN 16…160 CL 150…900

阀体材料EN-GJL-250（PN 16）SA216 WCB

EN-GJS-400-18-LT（PN 16；25）SA351 CF8M

GP240GH（PN 16…160）SA217 WC6

G17CrMo5-5（PN 63…160）SA217 WC9

GX5CrNiMo19-11-2（PN 16…40）

RTK 蒸汽喷射调节阀冷却器

安装法兰上的最小内径76 mm

功能说明在蒸汽调节阀只能有限使用或不能再使用的情况下

在亚临界蒸汽压力降低需要蒸汽冷却的情况下使用，因为

至非常小或非常大的需水量（超过蒸汽量的25%）

和/或在操作条件之间存在很大差异的情况下。在这种情况下在这种情况下，蒸汽温度是通过向

蒸汽后的PDK 6X51/MDK 5X51系列的低蒸汽喷射冷却器

压力已经降低。这使蒸汽达到所需值（至少5K高于饱和蒸汽温度）。

在喷嘴室中，冷却介质通过

通过一个扭曲的插件，这样当它排放到蒸汽管道中。

这保证了冷却介质与低热蒸汽的良好混合，并确保了冷却效果。

通过使用扭曲喷嘴（必要的数量与操作数据相适应）

精确的蒸汽温度控制可实现计划运行状态

待冷却的热蒸汽的最小和最大质量低。

阀座直接位于喷嘴头的上游，喷嘴头完全

防止由于其与控制活塞的紧密连接而导致的任何不希望的滴落。这个

在生产过程中，控制活塞紧紧地搭接在阀座上。
