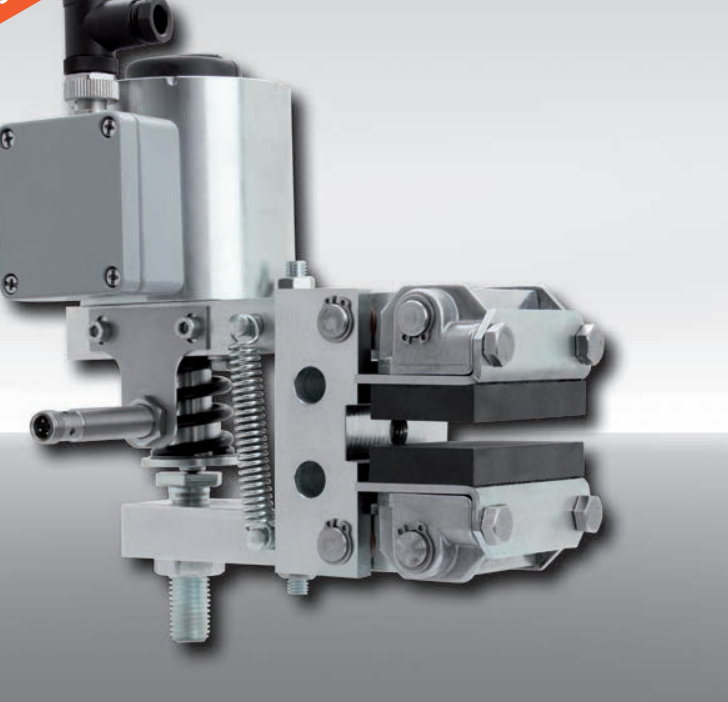

RINGSPANN 电磁制动器液压卡钳

监控开关

240真空1.5 A；250伏直流电0.1安

电线5 x 0.75 mm2，长度2 m，外部

直径7.5毫米

IP67防护

选项

电源组

仅交付浮动卡尺（无支架）

缩短了关闭时间

带有磨损指示器电缆的摩擦块

或烧结摩擦衬片（用于温度）

RINGSPANN 电磁制动器液压卡钳

工作条件

环境温度：-20°C/+60°C

湿度：<90%

监控开关

240真空1.5 A；250伏直流电0.1安

电线5 x 0.75 mm2，长度2 m，外部

直径7.5毫米

IP67防护

选项

电源组

仅交付浮动卡尺（无支架）

缩短了关闭时间

带有磨损指示器电缆的摩擦块

或烧结摩擦衬片（用于温度）

防腐设计

低温执行

离岸认证

防爆防爆认证

包括吊环

固定：

8个螺钉M 24，8.8级，带紧固件

扭矩630 Nm±10%µ0,15

功能部件代码

制动卡钳H

浮动卡尺S

框架尺寸145

弹簧激活F

液压释放H

手动调整至

适应摩擦块磨损M

夹紧力270 kN 270

安装在右侧或左侧的推进器可用R

安装到机器上

与制动盘H成直角

制动卡钳HS 145 FHM，最大夹钳-推力270 kN，安装在左侧，

以直角安装到机器上

至制动盘

工作条件

环境温度：-20°C/+60°C

湿度：<90%

质保一年
