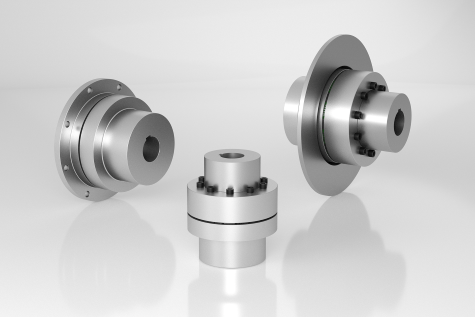

ringfeder 钢盘联轴器介绍

TND HSH

带键槽的标准花鼓，单关节，无垫片

11 种尺寸

最大限度孔径d : 32-215 mm

最大限度外径D 1 : 70.5-510 mm

轮毂距离E : 7.5-47 mm

全长L : 86.5-527 mm

速度n max : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm

钢盘式联轴器TND HDH |  RINGFEDER®

TND HDV

标准花鼓和倒花鼓，带键槽，双接头，带垫片

9 种尺寸

最大限度孔径d 1 : 32-175 mm; d 2 : 25-120 毫米

最大限度外径D 1 : 70.5-345 mm

轮毂距离E : 60-300 mm

全长L : 105-526 mm

最大速度n : 2,100-8,400 1/min

扭矩T KN : 170-44,000 Nm

钢盘式联轴器 TND VDV |  RINGFEDER®

高强度螺钉交替地将盘组连接到联轴器轮毂，如有必要，通过安装的垫片。

以便通过拉伸和压缩加载的钢盘可靠、精确和安全地传递所需的扭矩。

同时，这确保了所需的角度补偿能力，轴向和，取决于联轴器类型，还有在恢复力下的径向轴不对中。

由于该系列的单元化设计和广泛、高度灵活的模块化系统，总有一种联轴器版本适合用户的个性化应用

TND OCO

带开放式法兰的标准花鼓，双接头，带紧凑型垫片

4 种尺寸

最大孔径d : 32-65 mm

最大外径D 1 : 70.5-140.5 mm

轮毂距离E : 31.2-55 mm

全长L : 110-175 mm

速度n max : 4,600-8,400 1/min

扭矩T KN : 170-1,750 Nm

钢盘式联轴器 TND XSX |  RINGFEDER

TND XSX

带收缩盘的轮毂，单关节，无垫片

7 种尺寸

孔径d : 38-160 mm

最大外径D 1 : 116-345 mm

轮毂距离E : 10.5-32,5 mm

全长L : 120.5-432.5 mm

扭矩T KN : 750-44,000 Nm

钢盘式联轴器 TND XDX |  RINGFEDER

TND XDX

带收缩盘的花鼓，双接头，带垫片

7 种尺寸

孔径d : 38-160 mm

最大外径D 1 : 116-345 mm

轮毂距离E : 100-300 mm

全长L : 210-700 mm

最大速度n : 2,100-3,600 1/min

扭矩T KN : 750-44,000 Nm

钢盘式联轴器 TND QCQ |  RINGFEDER®

质保一年
