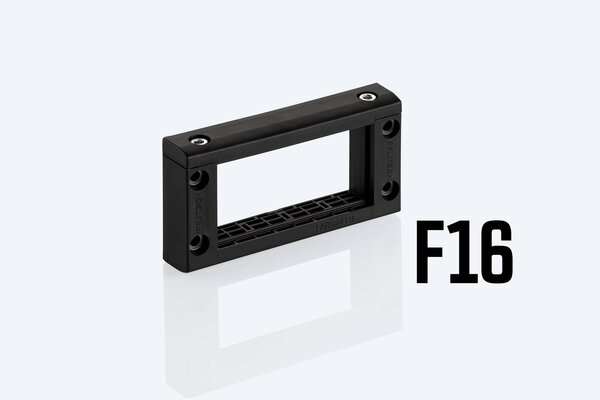

PFLITSCH集成电缆密封套

UNI 法兰

材料：灰色或黑色 PA

螺纹：公制三个一体化可拆分

电缆接头尺寸：宽 149.6 毫米 x 高 51.6 毫米

扳手宽度：SW x E 35 x 38.6 毫米

密封插入件：TPE-V, T80

密封插入件尺寸：M25

电缆截面：2.0 毫米至 20.5 毫米

防护等级：IP 66, 类型 4X

温度范围：–20 °C 至 80 °C

UNI 法兰 HD（重型）

材料：压铸锌，适用于恶劣工业环境

螺纹：公制三个一体化可拆分

电缆接头尺寸：宽 149 毫米 x 高 50 毫米

扳手宽度：SW x E 36 x 40 毫米

密封插入件：TPE-V, T80s

密封插入件尺寸：M25

电缆截面：2.0 毫米至 20.5 毫米

防护等级：IP 66, 类型 4

温度范围：–20 °C 至 80 °C

PFLITSCH 的可分离 UNI 法兰是一种设计优良的解决方案，能够完美满足这一需求。

UNI 法兰的两件式框板可简单地安装在 112 mm x 36 mm 的面板开孔中，用于 24 针矩形插头连接器，

从而允许预装电缆顺利引入并提供可靠的密封。

      三个集成电缆密封套，用于超过100种密封插入件金属和塑料制UNI法兰UNI法兰变体的框架板预先钻好通孔，

以便牢固螺栓固定。PA版本还可配备螺纹嵌件，以按照II类（DIN EN 61140, VDE 0140-1）实现全面接触保护。

超过一百种属于UNI Dicht系统的不同密封插入件可以安装在可分离框架板中集成的三个双接口中。

这些双接口和插入件上的槽防止在拧紧压力螺钉时密封插入件和电缆旋转。高应力缓解和可靠的密封性能软压式

UNI Dicht系统的密封原理——防止电缆因收缩而严重损坏护套。它还可根据EN 62444 A类实现高应力缓解。

密封插入件和框架板上的环形密封可防止灰尘和水进入。
