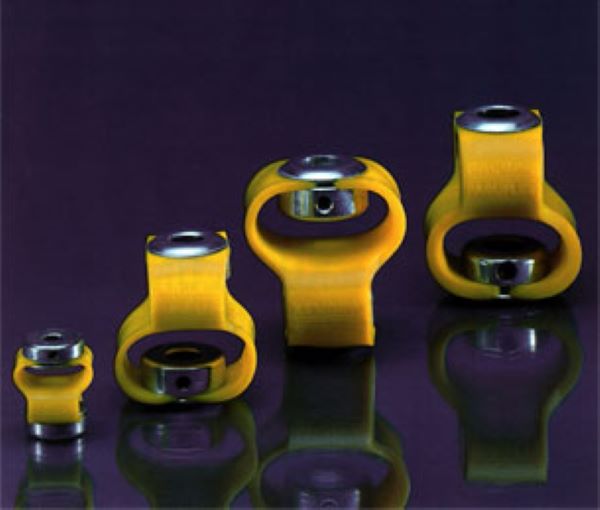

PAGUFLEX PLUS联轴器拉伸压缩灵活易于组装

特征字符单位离合器尺寸

10 20 30 40

扭矩位移Kw≤1°，Ka≤2mm，Kr≤0.5mm TKMax1牛米0.8 3.0 8.0 18

角位移和径向位移TKMax2 Nm 0,5 1,8 5,0 10

轴向位移2.ΔKamm 9.0 15 17 22

径向位移ΔKrmm 2,6 3,2 3,2 3,3

角偏移ΔKw°10 15 15 15 15

50%TKMax1 a°4.0 8.0 10 24时的旋转角度

扭转弹簧刚度高达50%TKMax1 Ct Nm/车轮3,2 7,8 21 23

轴向弹簧刚度高达20%Ka-Ca N/mm 31 13 33 72

径向弹簧刚度高达20%Kr Cr N/mm 11 4.5 7.7 21

角弹簧刚度高达50%Kw Cw Nm/5,2 9,5 13 17

联轴器的质量惯性矩JK kg。m2 0,1.10-5 0,91.10-5 1,87.10-5 1,65.10-5

质量标准版MK kg 0024 0077 0119 0108

PAGUFLEX PLUS联轴器拉伸压缩灵活易于组装

具有弯曲和拉伸/压缩灵活性的高抗扭强度

巧妙简单的构造原理

一体式设计–无齿隙、摩擦、磨损车身振动

易于组装，无需额外加工轴

径向和轴向最小安装体积

角度允许偏差值约为±15°，

径向误差约为±3 mm，轴向误差约为10至20mm

联轴器在轴弯曲角度较大或变化时可用作十字接头

l HYTREL弹性元件® （热塑性醚酯弹性体，TEEE）通过：

温度范围内的高功能可靠性-40°C至+100°C之间

优异的耐化学性

酸、碱、溶剂、油、气体、臭氧

高撕裂性、高冷柔性，高耐磨性和抗弯曲性。隔热、结构噪声和蠕变电流

振动和冲击的阻尼电机/总轴轴承从横向和纵向力

耐腐蚀镀锌钢轮毂表面或可选特殊版本，可用作固定元件的联轴器：剪切过载时的弹性体

质保一年
