所使用的材料必须耐受介质。此外，必须为介质选择正确的控制类型（使用介质/对介质）。
在水和“带介质”控制类型的情况下，管道系统中可能会出现压力波动。
因此，我们建议仅对气体介质使用“用介质关闭”的控制类型。流体压力必须在制造商规定的压力范围内，
否则阀门将无法切换或被介质压力打开
压力控制阀的控制类型
必须根据使用条件和介质选择正确的控制类型（使用介质/对介质）。
在水和“带介质”控制类型的情况下，管道系统中可能会发生压力波动，因此在这种情况下，
我们建议仅对气体介质“用介质关闭”。流体压力必须在制造商规定的压力范围内，
否则阀门将无法切换或被介质压力打开。
静止关闭，随介质流关闭
休止关闭，逆介质流关闭
静止打开，逆介质流关闭

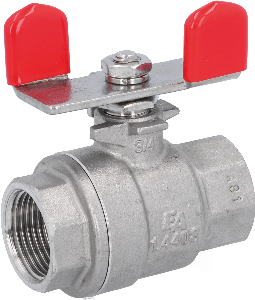

END-Armaturen压力控制阀ADF2D5111015
介质 液体
压力表接口 有
Kv 值 1m³/h
尺寸 DN015
阀体材料 不锈钢
密封材料 FKM
阀杆密封材料 FKM
连接方式 DIN 法兰
连接尺寸 15
介质温度 [°C] 0
介质温度最高 [°C] +120
弹簧式减压阀采用三件式阀体结构，由不锈钢制成，搭配 NBR、EPDM、FKM 和 PTFE 涂层隔膜材料等密封材料，
使该减压器能够抵抗几乎所有流动介质或环境影响。
减压器有 3 种外壳尺寸可供选择，可以根据所需的压力流量性能进行精确设计：
01 型外壳的设计流量高达 1,000 升/小时，压力为 1bar
03 型外壳的最大流量为 4000 升/小时，压力也为 1 bar
05 型外壳的流量为 7,500 升/小时，压力为 1 bar
功能
流出的工作压力存在于隔膜下方，并作为安装和预加载在大气通风外壳中的弹簧组件的反作用力。
当流出介质的压缩力超过弹簧力时，减压器的阀座关闭流量。
只要退出端没有提款，此项目就会被保留。通过移除它，膜片下方的力会减小，
较大的弹簧力会对阀座密封件产生打开作用。
设置
减压器在设置时始终保持不动，即压力表显示的是静态压力。
增加排放压力：
顺时针旋转调节螺钉
降低排放压力：
逆时针转动调节螺钉。除去一些介质并降低压力。然后将调节螺钉拧紧至所需压力。
介质萃取过程中压力下降是正常的，这是由于压力损失造成的。
减压器的工作原理
减压器属于减压阀组，确保即使在入口侧（入口压力）压力升高的情况下，输出侧的压力（背压）也保持不变。
因此，减压阀具有重要的控制功能，并确保了高水平的过程可靠性。
背压作为控制压力。它通过隔膜或活塞下方，膜片或活塞的运动导致减压器关闭或打开。
出口侧压力的增加会导致减压阀的关闭运动。所需的背压是通过预紧弹簧来设定的。弹簧力抵消了膜片或活塞的运动。
END-Armaturen减压器的优势
特殊设计的快速可用性，因为开发、生产、组装和质量控制是 100% “德国制造”
设计紧凑，无易脏污的角落和边缘
高质量的表面涂层是标准配置，也可根据要求进行电解抛光
由于协调的弹簧套件，设定介质压力的可重复性高
优化的内部设计可实现高流量和低压降
广泛的连接选项，特别适用于食品和制药行业
也可提供用于极低压力范围的型号：0.05bar 出口压力
功能一览
END-Armaturen的弹簧式减压阀由不锈钢制成，搭配PTFE、EPDM、FKM等密封材料和PTFE涂层隔膜材料。
这使得减压器几乎可以抵抗所有流动介质和环境影响。狭小的死角也使它特别适合食品工业。
减压器安装在液体和气体管道中，确保正确的介质压力并确保安全的过程。减压阀现在被用于各个领域。
例如，减压阀可用于工艺工程、工业厂房或工厂建设。
END-Armaturen弹簧式减压阀DM3301021
外壳设计 2部分
压力控制阀的功能
压力控制（外部控制）阀用于关闭和切换（打开/关闭）管道系统或工业设备中的介质。
外部控制阀门使用压缩空气（或其他中性气体或液体）打开 （NC） 或关闭 （NO）。
为此，控制介质通过外部先导阀送入控制缸。
特性和规格
END-Armaturen压力控制阀ADF2D5111015
压力控制阀， DN15， SK50-ms.， GG/PTFE， PN16， 静音至，带介质。
规格
编号 ADF2D5111015
名称 压力控制阀， DN15， SK50-ms.， GG/PTFE， PN16， 静音至，带介质
重量 [kg] 3.325000
控制缸 黄铜
尺寸 DN15
外壳材料 GG-25
主轴密封材料 聚四氟乙烯
控制类型 常闭，与介质一起关闭
座垫片 聚四氟乙烯
连接方式 DIN法兰
端口尺寸 15
工作压力 [bar] 0
工作压力可达 [bar] 16
外壳测试压力 PT [bar] 24
环境温度 [°C] -10
环境温度高达 [°C] +60
介质温度 [°C] -10
介质温度高达 [°C] +180
END-Armaturen弹簧式减压阀DM3301021
减压器，DN15，不锈钢/FKM，FL，入口压力：最大8bar，出口压力：0.2-3bar。
规格
编号 DM3301021-01/07
名称 减压阀，DN15，不锈钢/FKM，FL，进口压力：最大 8bar，出口压力：0.2-3bar
重量 [kg] 3.740000
