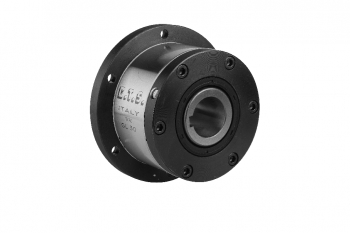

C.T.S品牌离合器带GF系列自由轮

GF系列自由轮是自动定心的。从8开始

到20号，中心是钢对钢，而从25开始

至130，通过2个160..系列轴承确保定心。

扭矩从轴传递到内部

通过键槽和从外座圈到

通过前牵引器固定座椅。

轴公差必须为h6或j6，阀座

公差必须为H7或G7。

如果未使用前牵引器，则阀座公差变为K6。

在投入使用之前，自由轮必须

使用合适的润滑剂进行润滑

机油润滑至关重要

当达到空档的高转数时。

GL型自由轮有160..系列滚珠轴承

用于使内座圈与外座圈居中。

扭矩从轴传递到通过钥匙和从外座圈到

通过螺钉固定外部区域。

F2–D2（D3）系列功能适用于GL自由轮、F2固定法兰和D2或D3盖法兰。

通常情况下，法兰自由轮由客户安装

在所需的旋转方向上，使用纸张

提供垫圈和螺钉（在没有垫圈，自由轮可能会严重损坏）。

轴公差必须为h6或j6，外座圈键公差必须为H7。

扭矩从轴传递到

通过钥匙从内圈到

通过螺钉拉动的部件。

操作前自由滑行，遵循说明

如果使用D3盖，则必须在内部安装垫圈

座圈朝向轴，以避免润滑剂损失

穿过键槽

F5–D2（D3）系列功能适用于GL自由轮、F5固定法兰和D2或D3盖法兰。

通常情况下，法兰自由轮由客户安装

在所需的旋转方向上使用纸张

提供垫圈和螺钉（不带垫圈自由轮可能会严重损坏）。

轴公差必须为h6或j6。

外座圈的旋转被法兰阻止

F5，其包括止动销，因此需要

在框架上钻合适的孔，以支撑

大头针否则必须安装支柱或横拉杆。

为了避免损坏自由轮和轴承，包括

必须检查阀座内的销（间隙：销直径的1%）。

必须在操作前自由滑行。

质保一年
