​RTK电动调节阀带安全塞盒的波纹管密封

技术数据

公称直径DN 15…100 NPS½4.

公称压力PN 16…160 CL 150…900

阀体材料EN-GJL-250（PN 16）SA216 WCB

EN-GJS-400-18-LT（PN 16；25）SA351 CF8M

GP240GH（PN 16…160）SA217 WC6

G17CrMo5-5（PN 63…160）SA217 WC9

GX5CrNiMo19-11-2（PN 16…40）

可根据要求提供其他材料

法兰符合DIN 2501；EN 1092-1和EN 1092-2符合ASME B16.5

根据RF和RTJ的要求提供不同的lange

对焊端符合DIN 3239第1部分或EN 12627符合ASME B16.5

边缘形式DIN 2559-21（其他要求）

车身材料GP-240GH的端接P235GH

本体材料G 17 CrMo 5-5的端接13CrMo4-5

符合ASME B16.11的其他端接螺纹NPT

承插焊接端符合ASME B16.11 3000级

阀杆填料V形环PTFE石墨（最高+250°C）

Stuffing box纯石墨（最高+530°C，取决于介质）

波纹管密封，带安全填料箱（最高+350°C PN 100至DN 40）

DVGW批准的阀杆填料（最高6 bar，+60°C）

经BAM批准的氧气阀杆填料（最高+50°C）

阀芯变化关闭塞1.4122，1.4122硬化，stellit（打开-关闭）

抛物面插塞1.4122、1.4122硬化、钨铬钴合金、钛铁（等%/线性）

V形端口插头1.4122，1.4122硬化，钨铬钴合金1.4408（等%/线性）

穿孔塞1.4122，1.4122硬化（等%/线性）

混合-/分流塞1.4122、1.4408（线性）

软座聚四氟乙烯石墨聚四氟乙烯石墨

阀座1.4571（AISI 316Ti），钨铬钴合金

阀杆1.4571（AISI 316Ti）

快速更换座环一/二级（护圈SA487 CA6NM）

根据NACE MR0175/MR0103

可根据要求提供其他材料

制冷剂型号雪佛龙填料环NBR（-60°C至+100°C）

雪佛龙环PTFE石墨（-60°C至+250°C）

适用于制冷剂的密封件（垫圈）

RTK电动调节阀带安全塞盒的波纹管密封

带甘油杯的阀杆加热器，不含有色金属

不锈钢阀盖螺柱和螺母

环氧树脂涂层

带槽法兰nach EN 1092-1（DIN 2512）

阀座泄漏符合DIN EN 1349，符合ANSI/FCI 70-2

IV级（金属对金属）IV级

IV-S2级（金属对金属搭接）V级（可选）

VI级（PTFE石墨软座，最高+200°C）VI级

最大压力/温度符合DIN EN 1092 ASME B16.34

批准DGRL（CE），DVGW，ATEX（für PV…），

DNV-GL，RINA，ABS，TR TS（EAC），CRN，CCC

电动系列气动系列

带电动执行器

REact 15E

REact 30E/DC

带气动执行机构

ST 6115

ST 6135

具有波纹管密封

MV 5211 PV 6211–

MV 5214 PV 6214

MV 5221 PV 6221

MV 5224 PV 6224

MV 5231 PV 6231–

MV 5234 PV 6234是

MV 5211 PV 6221

技术数据

公称直径DN 50 und 65

公称压力PN 16

车身材料EN-GJS-400-18-LT

法兰符合DIN EN 1092-2

根据要求提供不同的

阀杆填料金属波纹管密封

安全钉箱（最高+350°C）

微调变化混合塞1.4122（线性）

波纹管+阀杆1.4571（AISI 316 Ti）

阀座1.4571（AISI A316 Ti）

可根据要求提供其他材料

阀座泄漏符合DIN EN 1349，IV级

认证DGRL（CE）、CCC

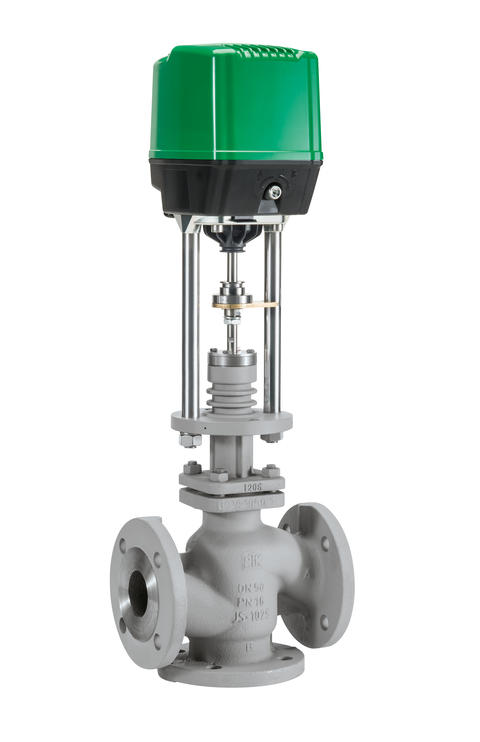

电气系列

带电动执行机构REact 15E

具有波纹管密封

MV 5174是用于混合和

用于热油的转向（DN 65以下）

和其他工艺液体

缩短B型法兰的三通设计

长寿命腔室波纹管密封

带扭锁

执行机构可根据需要转动

用于简单的操作和布线

质保一年
