R+W Antriebseleme联轴器

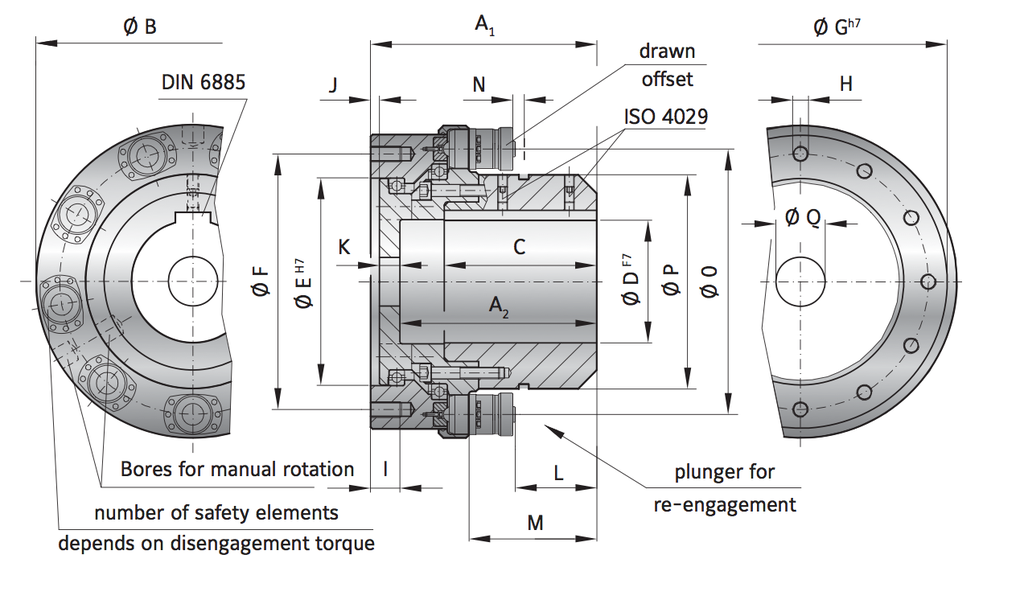

用于安装到预制联轴器组件中的两部分组件

第 1 部分：接合容器

第 2 部分：带有独立弹簧加载柱塞的模块

弹簧张力可现场调节。

设定的力在调整刻度上可见。

温度范围：-30°C至+120°C（-22° F 至 +248° F）

使用寿命：在技术规范内操作时，寿命无限，免维护。

公差：为了安装 ST 扭矩模块，需要 H7 孔公差。

材料：高强度、渗碳钢。

重新接合：当驱动侧和从动侧的角度同步时，通过向柱塞施加轴向力来重新接合模块。

标准：每个轮毂带有一个径向夹紧螺钉 ISO 4762

选项 (MKH)：两个夹紧轮毂完全可拆卸

温度范围：-30°C 至 +110°C（-22° F 至 +230° F）

公差：在轮毂/轴连接处为 0.01 至 0.05 毫米。

使用寿命：这些联轴器具有无限的使用寿命，如果不超过技术额定值，则无需维护。

材料：

波纹管由高度灵活的高级不锈钢制成


铝制轮毂。

速度：高达 10,000 rpm，平衡版本可提供超过 10,000 rpm。

非标准应用：可根据要求提供具有不同公差、键槽、非标准材料和波纹管的定制设计。

MK2型微型联轴器的特性：

无间隙和扭转刚性

补偿 3 轴未对准

使用夹紧毂的摩擦连接

用于高动态应用

低转动惯量

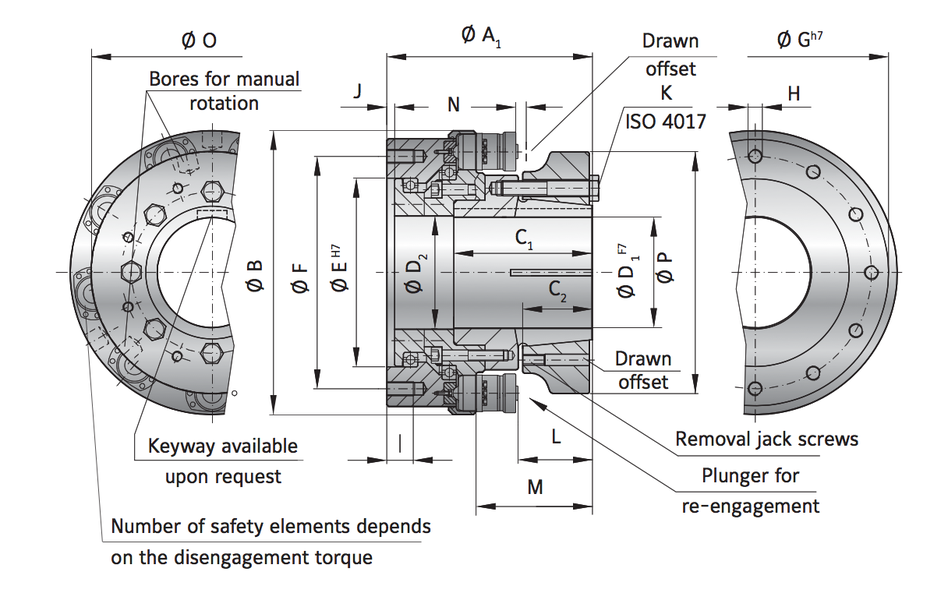

驱动侧：带键槽连接或花键轮廓的联轴器轮毂。

从动侧：带12x紧固螺纹的输出法兰。

整体轴承

扭矩模块：均匀分布在圆周上。可在选定范围内进行现场调整。

温度范围：-30° C 至 +120° C（-22° F 至 +248° F）。

使用寿命：在技术规范内操作时，寿命无限，免维护。

公差：轮毂和轴之间的公差为 0.02 – 0.07 毫米。

材料：高强度、渗碳钢。

扭矩限制器 ST1 型的特性：

紧凑、简单的设计。

精确的过载保护。

扭转刚性。

用于同步带、皮带轮或链轮的整体轴承。
