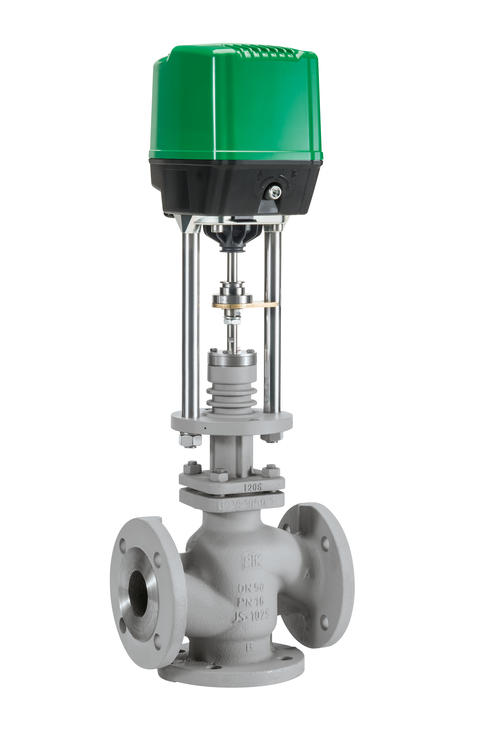

RTK阀对焊波纹管密封带安全填料箱

波纹管密封

MV 5211 PV 6211–

MV 5214 PV 6214是

MV 5221 PV 6221–

MV 5224 PV 6224是

MV 5231 PV 6231–

MV 5234 PV 6234是

MV 5211 PV 6221

技术数据

公称直径DN 50 und 65

公称压力PN 16

车身材料EN-GJS-400-18-LT

RTK阀对焊波纹管密封带安全填料箱波纹管密封

技术数据

公称直径DN 15…100 NPS½4.

公称压力PN 16…160 CL 150…900

阀体材料EN-GJL-250（PN 16）SA216 WCB

EN-GJS-400-18-LT（PN 16；25）SA351 CF8M

GP240GH（PN 16…160）SA217 WC6

G17CrMo5-5（PN 63…160）SA217 WC9

GX5CrNiMo19-11-2（PN 16…40）

可根据要求提供其他材料

法兰符合DIN 2501；EN 1092-1和EN 1092-2符合ASME B16.5

根据RF和RTJ的要求提供不同的lange

对焊端符合DIN 3239第1部分或EN 12627符合ASME B16.5

边缘形式DIN 2559-21（其他要求）

车身材料GP-240GH的端接P235GH

本体材料G 17 CrMo 5-5的端接13CrMo4-5

符合ASME B16.11的其他端接螺纹NPT

承插焊接端符合ASME B16.11 3000级

阀杆填料V形环PTFE石墨（最高+250°C）

Stuffing box纯石墨（最高+530°C，取决于介质）

波纹管密封，带安全填料箱（最高+350°C PN 100至DN 40）

DVGW批准的阀杆填料（最高6 bar，+60°C）

经BAM批准的氧气阀杆填料（最高+50°C）

阀芯变化关闭塞1.4122，1.4122硬化，stellit（打开-关闭）

抛物面插塞1.4122、1.4122硬化、钨铬钴合金、钛铁（等%/线性）

V形端口插头1.4122，1.4122硬化，钨铬钴合金1.4408（等%/线性）

穿孔塞1.4122，1.4122硬化（等%/线性）

混合-/分流塞1.4122、1.4408（线性）

软座聚四氟乙烯石墨聚四氟乙烯石墨

阀座1.4571（AISI 316Ti），钨铬钴合金

阀杆1.4571（AISI 316Ti）

机构REact 15E

具有波纹管密封

MV 5174是用于混合和

用于热油的转向（DN 65以下）

和其他工艺液体

缩短B型法兰的三通设计

长寿命腔室波纹管密封

带扭锁

执行机构可根据需要转动

用于简单的操作和布线

5170 5170

MV
