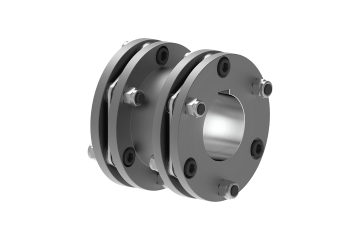

ringfeder TND系列钢盘式联轴器

TND HSH

带键槽的标准花鼓，单关节，无垫片

11 种尺寸

最大限度孔径d : 32-215 mm

最大限度外径D 1 : 70.5-510 mm

轮毂距离E : 7.5-47 mm

全长L : 86.5-527 mm

速度n max : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm

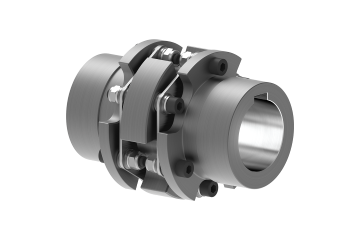

钢盘式联轴器TND HDH |  RINGFEDER®

TND HDH

标准花鼓，带键槽，双关节，带垫片

11 种尺寸

最大限度孔径d : 32-215 mm

最大限度外径D 1 : 70.5-510 mm

轮毂距离E : 60-350 mm

全长L : 139-830 mm

速度n max : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm

钢盘式联轴器 TND HDV |  RINGFEDER®

TND HDV

标准花鼓和倒花鼓，带键槽，双接头，带垫片

9 种尺寸

最大限度孔径d 1 : 32-175 mm; d 2 : 25-120 毫米

最大限度外径D 1 : 70.5-345 mm

轮毂距离E : 60-300 mm

全长L : 105-526 mm

最大速度n : 2,100-8,400 1/min

扭矩T KN : 170-44,000 Nm

钢盘式联轴器 TND VDV |  RINGFEDER®

TND VDV

带键槽、双接头、带垫片的倒花鼓

9 种尺寸

最大限度孔径d : 25-120 mm

最大限度外径D 1 : 70.5-345 mm

轮毂距离E : 60-300 mm

全长L : 70-352 mm

最大速度n : 2,100-8,400 1/min

扭矩T KN : 170-44,000 Nm

钢盘式联轴器 TND OCO |  RINGFEDER®

TND OCO

带开放式法兰的标准花鼓，双接头，带紧凑型垫片

4 种尺寸

最大限度孔径d : 32-65 mm

最大限度外径D 1 : 70.5-140.5 mm

轮毂距离E : 31.2-

ringfeder TND系列钢盘式联轴器

TND具有扭转刚性、绝对无间隙的钢盘式联轴器——源自久经考验的 TSCHAN ® POSIMIN ®和 GERWAH ®系列

适用于多样化的应用，特别适合所有需要免于磨损和维护以及出色的不对中补偿和定位精度的驱动任务。

这些强大联轴器的特点和功能核心是在深入 FEM 分析的基础上开发的圆盘组，它由多个圆形、扭转弹性的单圆盘组成，

由不锈钢弹簧钢制成，通过高精度套筒连接，形成一个紧凑型联轴器单元。

高强度螺钉交替地将盘组连接到联轴器轮毂，如有必要，通过安装的垫片，

以便通过拉伸和压缩加载的钢盘可靠、精确和安全地传递所需的扭矩。

同时，这确保了所需的角度补偿能力，轴向和，取决于联轴器类型，还有在最小恢复力下的径向轴不对中。

由于该系列的单元化设计和广泛、高度灵活的模块化系统，总有一种联轴器版本最适合用户的个性化应用。

TND XSX

带收缩盘的轮毂，单关节，无垫片

7 种尺寸

孔径d : 38-160 mm

最大限度外径D 1 : 116-345 mm

轮毂距离E : 10.5-32,5 mm

全长L : 120.5-432.5 mm

扭矩T KN : 750-44,000 Nm

钢盘式联轴器 TND XDX |  RINGFEDER®

TND XDX

带收缩盘的花鼓，双接头，带垫片

7 种尺寸

孔径d : 38-160 mm

最大限度外径D 1 : 116-345 mm

轮毂距离E : 100-300 mm

全长L : 210-700 mm

最大速度n : 2,100-3,600 1/min

扭矩T KN : 750-44,000 Nm

钢盘式联轴器 TND QCQ |  RINGFEDER®

TND

带开口法兰和收缩盘的花鼓，双接头，带紧凑型垫片

2 种尺寸

孔径d : 38-70 mm

最大限度外径D 1 : 116-145 mm

轮毂距离E : 46.5-55 mm

全长L : 156.5-175 mm

最大速度n : 3,600 1/min

扭矩T KN : 750-1,750 Nm

质保一年
