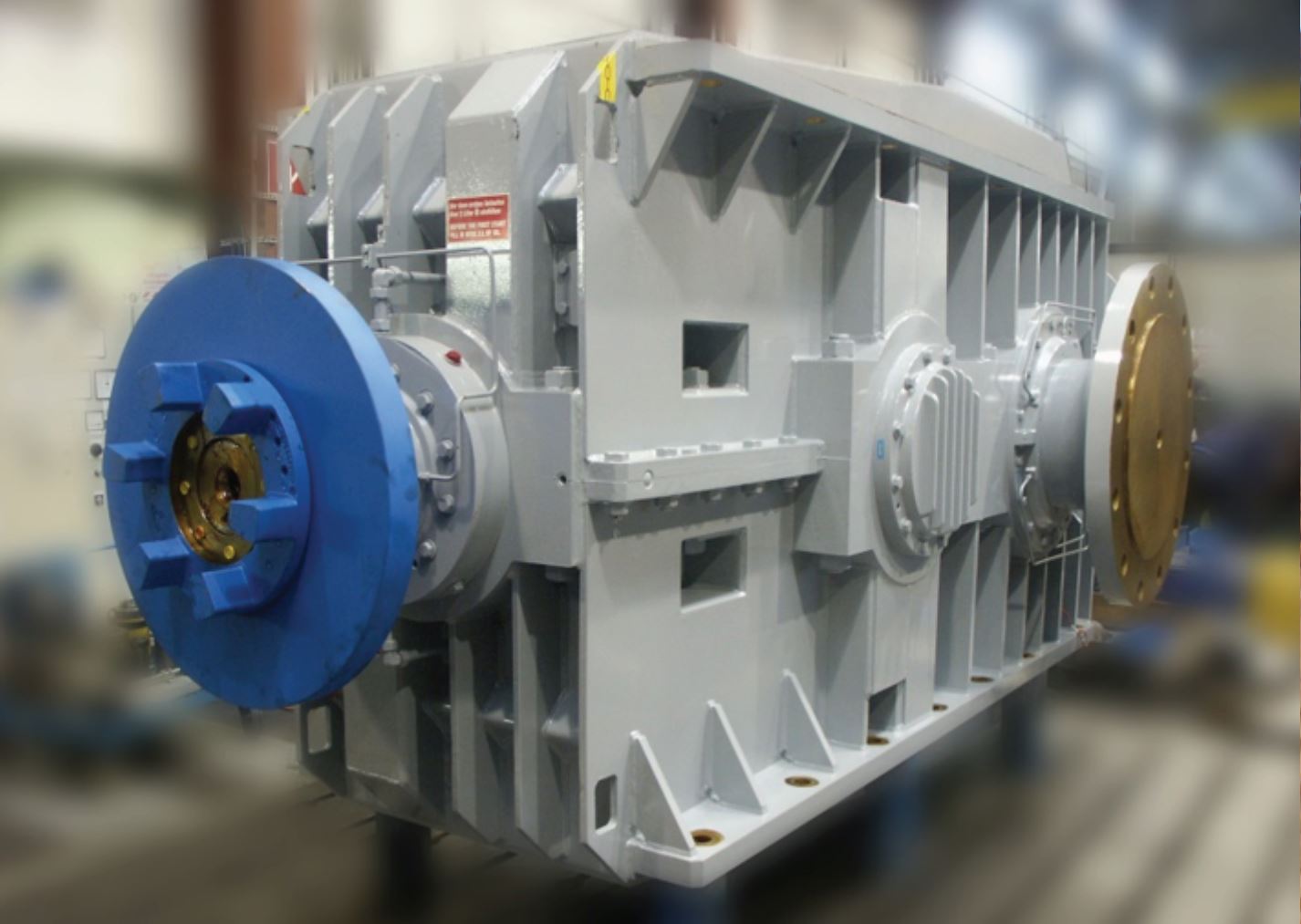

kupplungswerk 齿轮联轴器

制动盘和套筒的有限运动是通过一个

一侧的轴向游隙限制。在这种设计中，轴向位移减半。

此外，自由铰链的可能角位移 1.25°。

在这个模型S中，支撑之间的宽度0 增加了制动盘宽度 b1 = 30 mm。

轮毂距离s1或s2通过更换自由轮毂来实现。 其他型号的刹车盘是可应要求提供。

示例：ZAKU-N H 31500 – 350 – 300 H7 P13) (x280)4) x 250 H7 P33) (x280)4) – KWN 21017

带有轴镜距的 H 型公称尺寸 31 500 的带冠状齿的齿轮联轴器的名称

s0 = 350 mm，孔 d1 = 300 mm，配合 H7，键槽符合 DIN 6885 表 1（轮毂长度 l1 = 280 mm）和

孔 d2 = 250 mm，配合 H7，两个键槽按照 DIN 6885 表 1 旋转 180°（轮毂长度 l2 = 280 mm）。

齿轮联轴器型号示例及参数介绍

示例：ZAKU-N A 40000 – 310 H7 P13) (x310)4) x 220 H7 P23) (x310)4) – KWN 21017

标称尺寸 40 000 的型号 A 中带冠状齿的齿轮联轴器的名称

孔 d1 = 310 mm，适合 H7，键槽符合 DIN 6885 表 1（轮毂长度 l1 = 310 mm）和

孔 d2 = 220 mm，配合 H7，两个键槽按照 DIN 6885 表 1 转动 120°（轮毂长度 l2 = 310 mm）。

示例：ZAKU-N S 4000 – 630 (x30)6) – 150 H7 P13) (x140)4) x 65 v3) (x140)4) – KWN 21017

标称尺寸 4 000 的 S 型带冠状齿的齿轮联轴器的名称，

制动盘直径 d3 = 630 mm，制动盘宽度 b1 = 30 mm

孔 d1 = 150 mm，配合 H7，键槽符合 DIN 6885 表 1（轮毂长度 l1 = 140 mm）和

孔 d2 = 65 mm 导向孔，无键槽（轮毂长度 l2 = 140 mm）

示例：ZAKU-N U 16000 – 210 H7 P13) (x240)4) x 220 H7 P13) (x200)4) – KWN 21017

公称尺寸 16 000 的 U 型带冠状齿的齿轮联轴器的名称

孔 d1 = 210 mm，配合 H7，键槽符合 DIN 6885 表 1（轮毂长度 l1 = 240 mm）和

孔 d2 = 220 mm，配合 H7，键槽符合 DIN 6885 表 1（缩短的轮毂长度 l2 = 200 mm）
