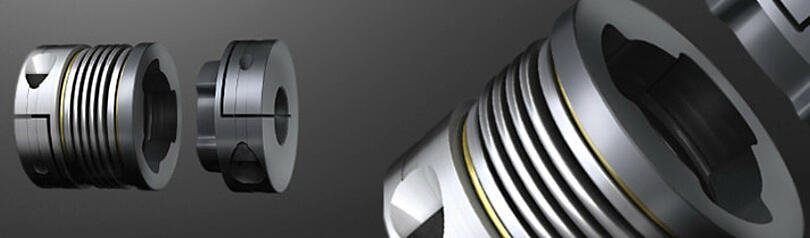

KTR TOOLFLEX 微型微型波纹管联轴器

柔性微型波纹管式联轴器

标准6层波纹管，可选4层波纹管

扭矩从 0.1 到 15 Nm

应用范围高达 +100 °C

带/不带羽键槽的轮毂

波纹管和轮毂之间的连接有三种不同的版本：对于尺寸 5 至 12，金属波纹管与轮毂粘合。

这就是为什么这些尺寸允许用于 -30 °C 至 +100 °C 的环境温度的原因。

对于尺寸 16 至 45，波纹管毂连接由法兰插入连接产生，确保每个波纹管层的扭矩传递。

尺寸 55 和 65 的波纹管毂连接采用焊接连接方式。

KTR TOOLFLEX 微型微型波纹管联轴器

微型波纹管联轴器 TOOLFLEX Mini - 无间隙且易于组装

微型波纹管式联轴器 TOOLFLEX Mini 包括标准系列尺寸 5 至 20。

通过固定螺钉固定在轴上可以轻松快速地组装这种微型波纹管式联轴器。

波纹管式联轴器的特点是尺寸小，转动惯量低。

轮毂由铝制成，波纹管由不锈钢制成。

微型波纹管式联轴器的范围包括不带滑键槽的摩擦接合连接和带滑键槽的正锁连接。

特征

铝制轮毂，与波纹管相连

扭转僵硬

无间隙

免维护

轴向、径向和角位移补偿

质保一年
