JAKOB antriebstechnik联轴器

JAKOB  antriebstechnik联轴器

KM

易于安装 两侧易于夹紧的轮毂

6 轴波纹管 - 具有成本效益的标准

扭矩范围：20 - 1,300 Nm

轴直径：8 - 85 mm

KP

易于安装 两侧易于夹紧的轮毂

4 轴波纹管 - 总长度短 - 高抗扭刚度

扭矩范围：25 - 900 Nm

轴直径：10 - 75 mm

KR

易于安装 两侧易于夹紧的轮毂

直波纹管 - 更大的总长度

低回复力 - 高抗扭刚度

扭矩范围：25 - 1,500 Nm

轴直径：8 - 85 mm

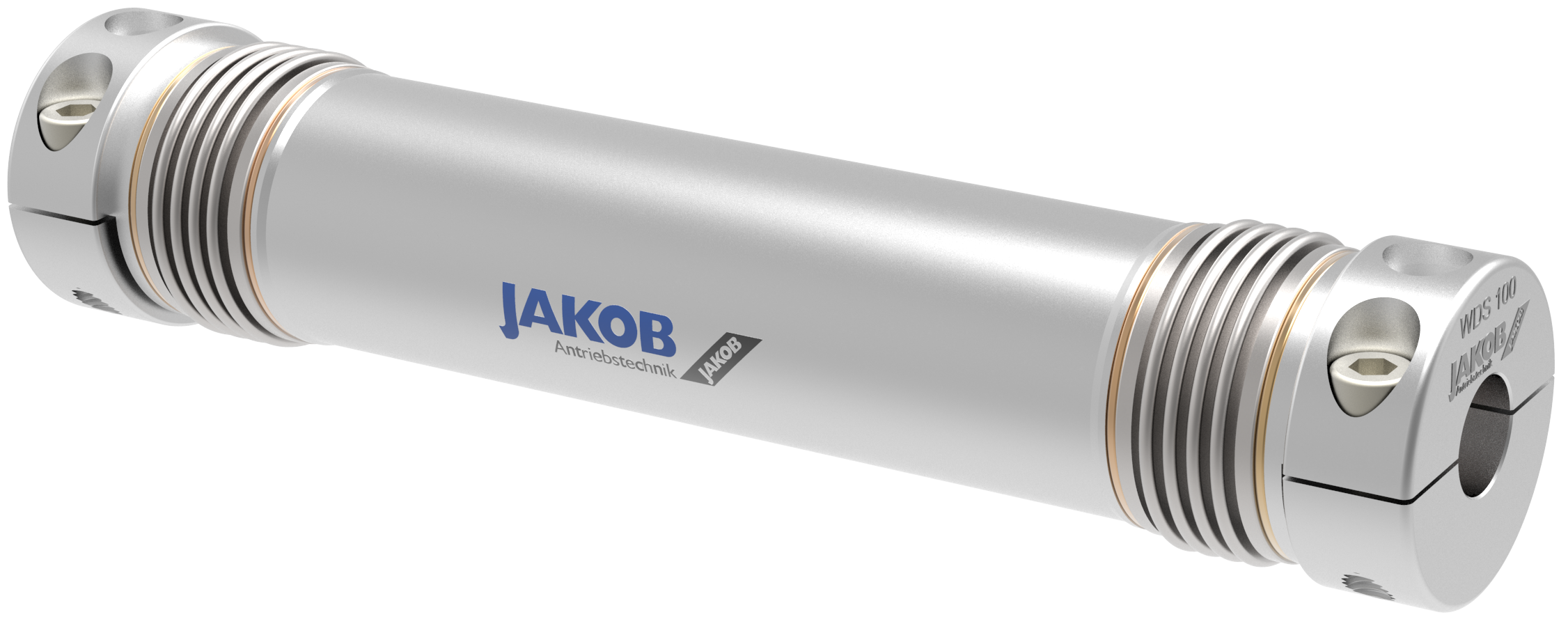

KPH /KMH /KRH

现在也易于在两侧安装夹紧轮毂，采用半壳

设计不锈钢设计 - 长度可变

扭矩范围：10 - 900 Nm

轴直径：6 - 55 mm

KG

易于安装 两侧易于夹紧的轮毂

钢轮毂/焊接设计，最高 300° C

2、4 或 6 个波纹管 - 总长度短 - 抗扭刚度高

扭矩范围：40 - 3,000 Nm

轴直径：12 - 100 毫米

KG-VA

不锈钢版本/焊接/最大 350°

2 或 4 个波纹管 - 总长度短 - 高抗扭刚度

扭矩范围：30 - 1,000 Nm

波纹直径：10 - 90 mm

KGH

半壳式设计的两侧易于组装夹紧轮毂

钢轮毂/焊接设计，最高 350° C

可变总长度 - 2 或 4 个波纹管

扭矩范围：20 - 1800 Nm

轴径：8 - 85 毫米

KGH-VA不锈钢设计，最高温度 350°C

易于组装的半壳式夹紧轮毂

无磨损和免维护

总长度可变

扭矩范围：10 - 1,200 Nm

轴径：7 - 85 毫米

KSD

两侧带有锥形夹紧轮毂

6 轴波纹管 - 具有成本效益的标准

扭矩范围：10 - 4,000 Nm

轴径；6 - 102mm

KSS

两侧带有锥形夹紧轮毂

直波纹管 - 更大的总长度

扭矩范围：25 - 2,500 Nm

轴直径：10 - 102 mm

低回复力 - 高抗扭刚度

KXL

扭矩范围：4,000 - 70,000 Nm

3 件式设计 - 组装简单

法兰轮毂或锥形夹紧环轮毂

：60 - 220 mm

无背隙，精确的扭矩传输 - 高扭转刚度

低质量力矩惯性

较大的允许轴不对中

KHS

两侧铝制锥形夹紧环毂

高速版本，转速高达 57,000 rpm

低惯性矩 - 高平衡质量

扭矩范围：25 - 700 Nm

轴直径：6 - 60毫米

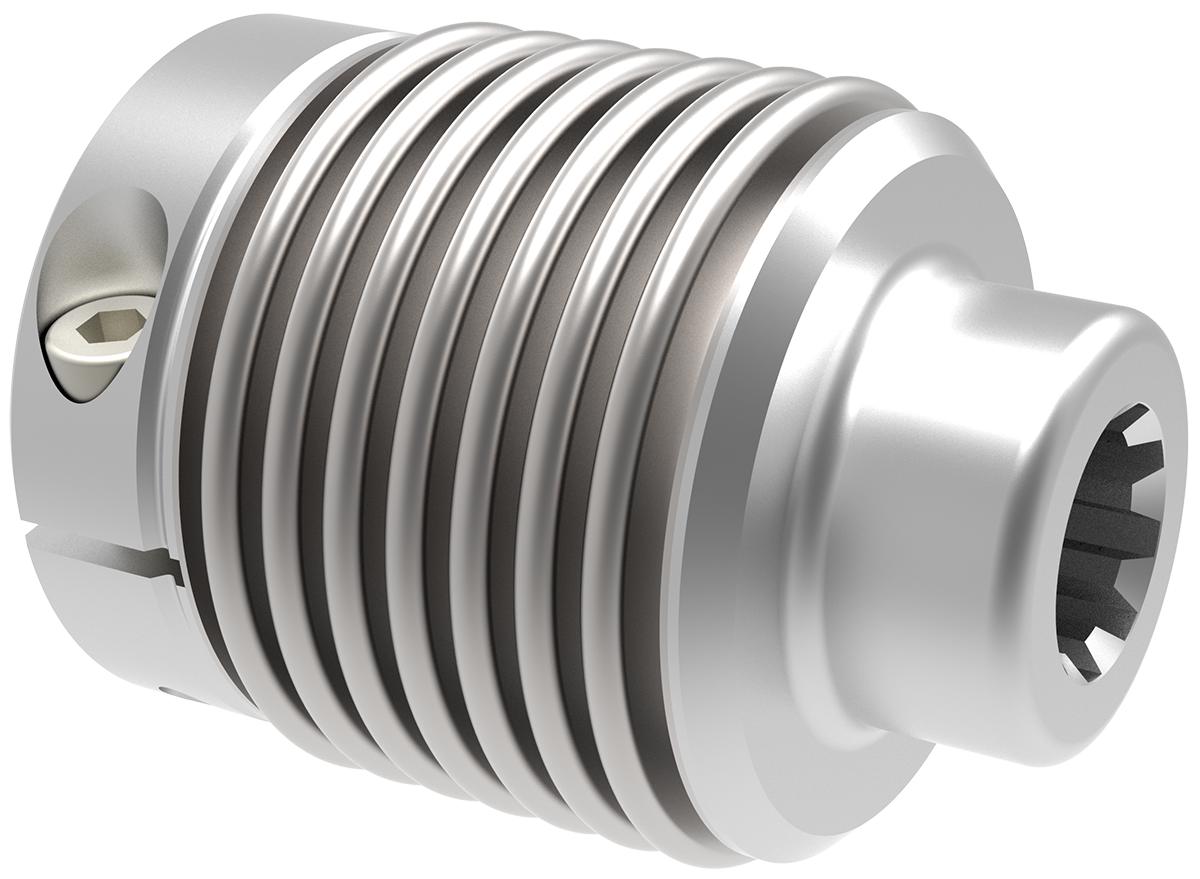

KPS

用于与空心轴集成连接的膨胀锥

4 轴波纹管 - 总长度较短

扭矩范围：2 - 600 Nm

轴直径：D1：3 - 68 mm / D2：8 - 48 mm

内部轴向止动用于滑入式组件

KPP

采用无间隙插入原理的轮毂变型

可以盲装（可插拔）

扭矩范围：10 - 600 Nm

轴直径：6 - 70 mm

坚固的全金属设计

高运行可靠性 - 高达 200° C

EKM

两侧带有径向夹紧轮毂

经济高效、紧凑的标准

可插拔、无背隙和减振

扭矩范围：8 - 2,000 Nm

轴径：8 - 90 mm

ESM-A

两侧带有锥形夹紧环毂

旋转对称设计 - 高速

可插拔、无背隙和减振

扭矩范围：10 - 2,000 Nm

轴直径：6 - 85 mm

带半壳轮毂的 EKH

易于 组装的半壳式夹紧轮毂

可与 EKM 轮毂或 ESM-A 轮毂

组合无需拆卸电机即可组装

扭矩范围：15 - 2,000 Nm

轴径: 8 - 100 毫米

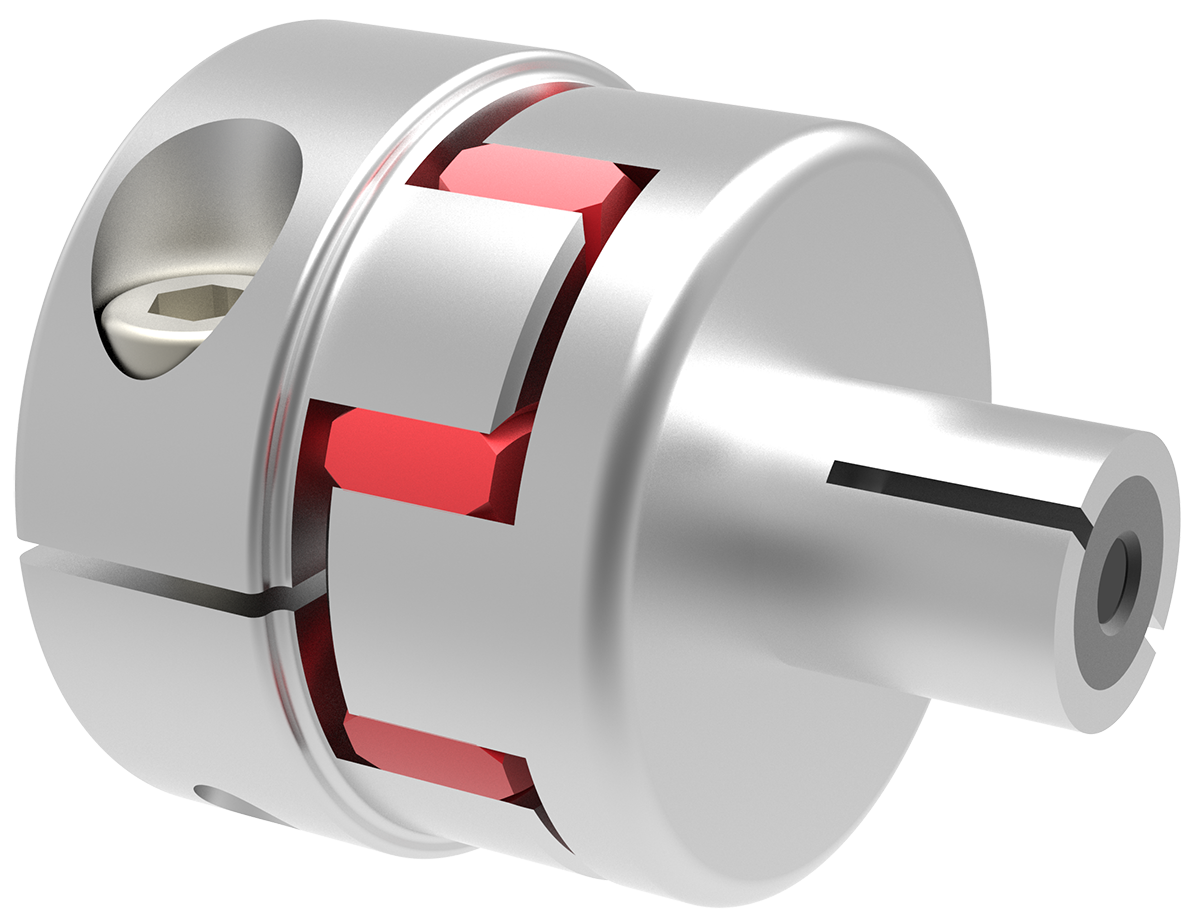

EKS 带扩锥

扩锥轮毂 - 径向夹紧轮毂

由于集成到空心轴上，整体长度非常短

7 种尺寸，从 8 - 600 Nm

可插拔、无间隙、减振

可变锥销直径

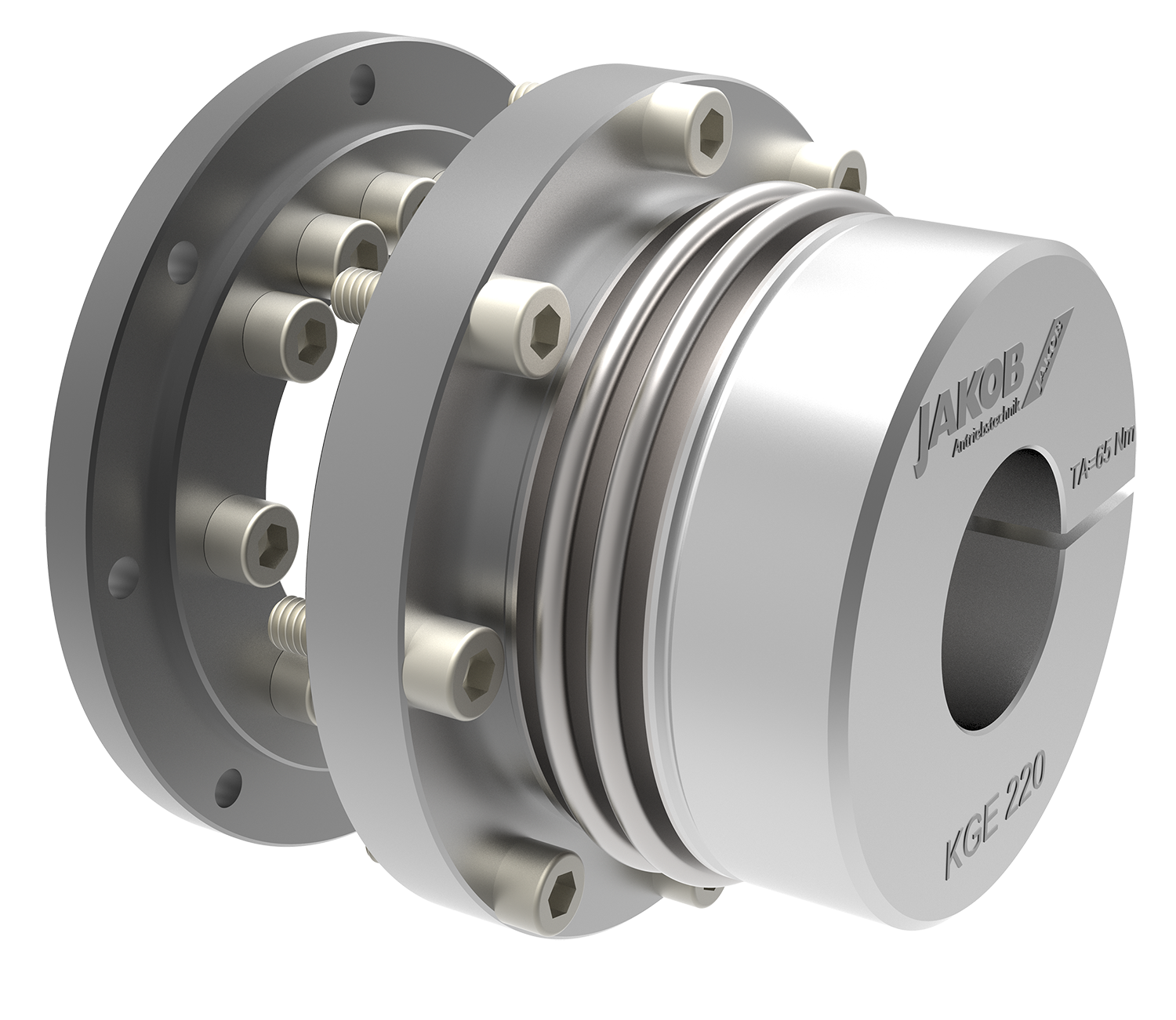

KGE

• 用于标准化法兰连接 DIN - EN - ISO 9409 - 1

• 两件式连接法兰紧凑的尺寸

• 扭矩范围：40 - 2000 Nm

• 轴径：12 - 90 mm

• 输出侧易于组装 EASY 夹紧中心

KE

• 两侧带有法兰轮毂，用于可变安装

• 2 - 4 - 6 个波纹金属波纹管

• 高运行速度/旋转对称设计
