jakob antriebstechnik 金属波纹管与中间管联轴器

间隔联轴器 Simple-Flex

总长度可达 6m，无需额外

的中间轴承 • 延长系统

更简单

壳轮毂（可选锥形夹紧环轮毂）

扭矩范围为 120-2900 Nm

温度范围 -10 °C 至 +60 °C

WDZ - 带垫片的金属波纹管联轴器

总长度从 50 到 240 毫米不等

易于组装的半壳式夹紧轮毂

无背隙、精确的扭矩传递，

无需额外的中间存储器

高运行速度和扭转刚度

重量轻转动惯量

EKHZ - 带中间管的弹性联轴器

可变总长度可达 3 m

可插拔、无间隙、减振

两侧带半壳轮毂

不锈钢设计（铝）

扭矩范围：20 - 1600 Nm

轴直径：10 - 100 mm

温度范围：-30° C 至 + 90°C

EKM

两侧带有径向夹紧轮毂

经济高效、紧凑的标准

可插拔、无背隙和减振

扭矩范围：8 - 2,000 Nm

轴径：8 - 90 mm

ESM-A

两侧带有锥形夹紧环毂

旋转对称设计 - 高速

可插拔、无背隙和减振

扭矩范围：10 - 2,000 Nm

轴直径：6 - 85 mm

带半壳轮毂的 EKH

易于 组装的半壳式夹紧轮毂

可与 EKM 轮毂或 ESM-A 轮毂

组合 • 无需拆卸电机即可组装

扭矩范围：15 - 2,000 Nm

轴径: 8 - 100 毫米

EKS 带扩锥

扩锥轮毂 - 径向夹紧轮毂

由于集成到空心轴上，整体长度非常短

7 种尺寸，从 8 - 600 Nm

可插拔、无间隙、减振

可变锥销直径

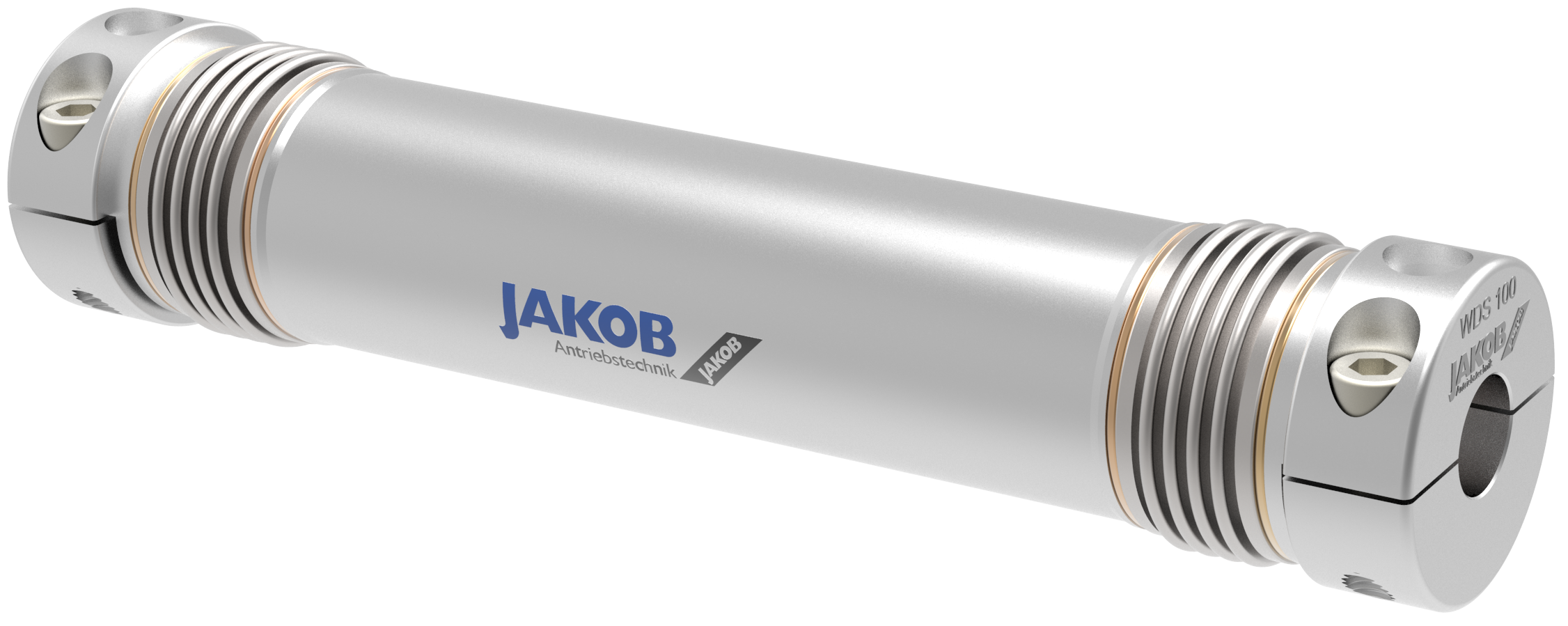

WD / WDS - 带中间

管的金属波纹管接头 • WD：总长度 L = 0.2 - 4 m | Tmax = 90°C

WDS：总长度 L = 0.2 - 6 m | Tmax = 200°C

无间隙扭矩传递，无需额外的中间

高运行速度，低转动惯量

易于组装的半壳 - 夹紧轮毂

扭矩范围：15 - 1600 Nm

轴直径：6 - 85毫米

WD-VA - 金属波纹管与中间管联轴器

不锈钢版本，最高 350°C

可变长度最长 3 m

无间隙扭矩传输

扭矩范围：10 - 1200 Nm

轴直径：7 - 85 mm

温度范围：-40° C 至 +350° C
