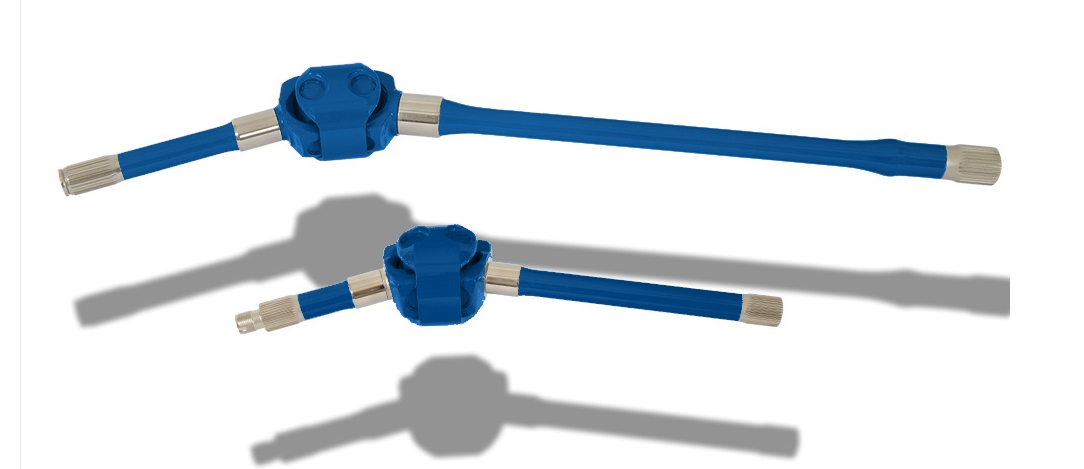

GEWES万向轴也称为u形接头

系列  Md[Nm]    ß[°]        d1[毫米]   l1[毫米]

41 4,000 50 112 68 58 72 7.4

51 8,000 42 38 77 68 84 5.8

51 8,000 50 138 78 71 89 8.2

61 3,200 52 115 72 63 77 8.5

61 4,000 52 128 81 71 83 9.2

61 6,000 43 128 76 60 76 6.0

71 12,000 42 152 83 70 90 5.5

71 12,000 50 152 85 74 98 10.2

81 15,000 42 172 84 72 96 6.8

GEWES万向轴也称为u形接头

可促进空间远程驱动和输出链之间的可靠扭矩传递。

GWES 万向轴凭借其多功能设计和高效率为机械驱动解决方案。

双万向轴的布置

不带接头定心的版本，特别适用于转向刚性轴

需要径向静态两个连接轴的特定存储。

其中之一必须轴向固定，同时应保证另一根轴按量 I 的位移。

v枢轴点 S 应恰好在关节的中间或朝向轴向可动轴侧移位（尺寸 x/图片 2）。

用于带关节定心的双万向轴

后者充当双关节。

轴向位移的可能性在任何情况下，两个连接载体中的预见。

双万向轴的布置

特别用于枢轴刚性轴，

非中心连接版本需要，在径向方向，两者的静态支持

连接的轴。其中一个必须固定轴向，同时必须确保其他轴可以移动量 lv

枢轴点 S 应与中心重合

或向轴向可移动轴的一侧移动（测量 x/gure 2）。

在定心接头双万向轴中，定心

作为关节的内部支撑。

与未居中的排列不同，这一个无需在接头端安装轴承一个轴，

但需要安排另一端的另一个关节。该设计应允许两者之一的轴向位移接驱动叉。

71 12000 42 152 198 83 70 90 5,5

81 15000 42 172 208 84 72 96 6,8

带有轴偏移的轴颈十字轴具有高达 52 度的大偏转角和紧凑型设计

高扭矩容量

由于轴的轧制轮廓，使用寿命长

使用经过优化热处理的优质回火钢类型

具有衬套底座刚度的薄壁轴承衬套用于免维护摆动轴承

质保一年
