elbe万向轴联轴器系列和型号

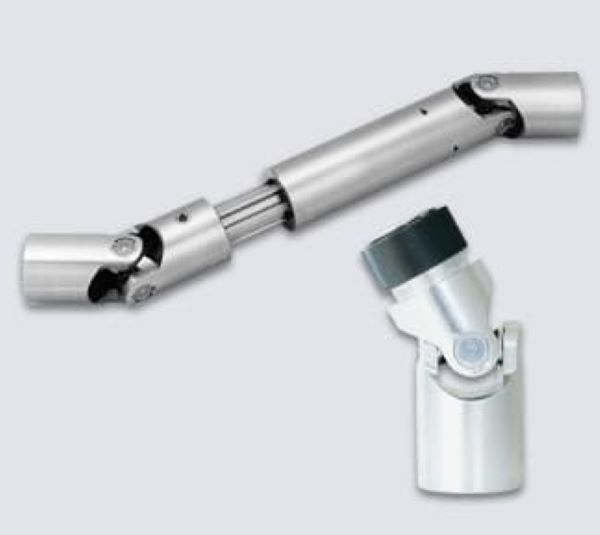

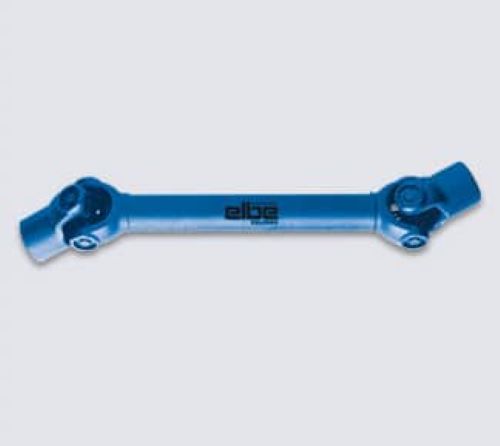

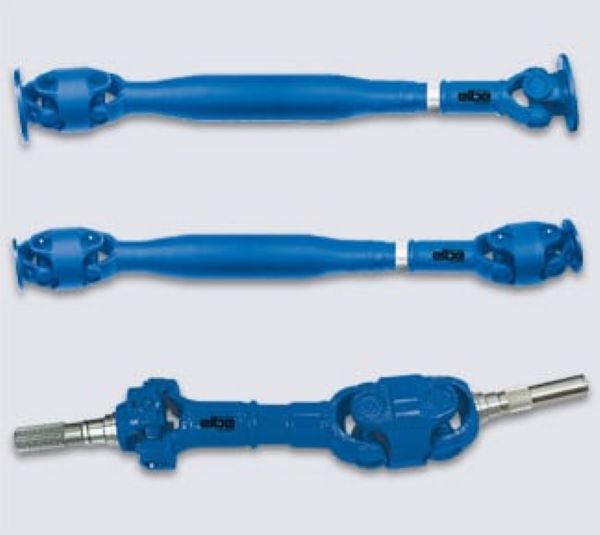

配置原装万向节轴由叉件组成，十字接头、滚针或滚子轴承、花键加长件和精密油管。
前叉零件使用闭模锻件制造，同时
接头十字由冷压或闭模制成
锻件通用驱动器的高应力区域
轴经过热处理以获得硬度和韧性的组合
接头十字轴颈和轴承座被研磨到非常精细的公差。
每个前叉部分都钻孔，以便安装滚针或滚子轴承座。
花键轮毂拉削长度延伸件并轧制匹配的外花键。
如果有必要减少花键的滑动力，它们可以涂有优质塑料。
生产花键的轧制工艺使
表面并获得更高的负载能力，与铣削花键。
这种轧制工艺是有利的因为它不会中断谷物流动。
组装通用时万向节轴轴承座，因此万向节交叉，用卡环锁定到位。
根据客户要求对 U 型接头进行润滑
规格（即用高温润滑脂，长寿命润滑脂或低温润滑脂）。
保持u关节的三种方法
中央润滑：
油嘴位于接头内侧
十字架。轴承座随
通过润滑油通道润滑脂。
外部润滑：
油嘴安装在外侧
润滑脂通过润滑油通道分布的轴承座之一。
免维护：
在相应的应用条件或使用优化的密封系统免去润滑。
优化的密封系统提供卓越的保护
防止污垢和水分的渗透，使它们可以在泥、灰尘、沙子和水的恶劣环境条件下完美使用存在。
此外，环境也会因为防止润滑脂从轴承座泄漏，所以受到保护。
如前所述，有两种轴承版本可供选择：
滚子轴承，使用这种类型的轴承
使用寿命高出 2 或 3 倍以上
滚针轴承版本。
滚针轴承组装后，万向轴在适当的运行速度。
这确保了避免导致部件损坏的麻烦振动。
万向节驱动器的一般规格
轴系列 0.100：
偏转角：高达 35°
扭矩范围：高达 35000 Nm
法兰或轮毂连接
MdNom：预选的额定扭矩
工作时刻的基础。
相应的允许扭矩必须根据剩余的运行特性单独计算，例如冲击载荷、偏转角、旋转速度等
MdLim：限制扭矩，如果确保限制频率，则可以从万向传动接头瞬时传递而不会损坏功能。
列出的扭矩额定值是指标准版本、轮毂、法兰等。允许的实际扭矩取决于设计。
可以设计齿系统的类型和尺寸分别。
也有不同的要求关于轴承的表面特性
由于运动学的相同原理适用于两个系列，
请参考技术附件：应用指南和计算数据。
0.500 系列的一般技术数据：
偏转角：50°

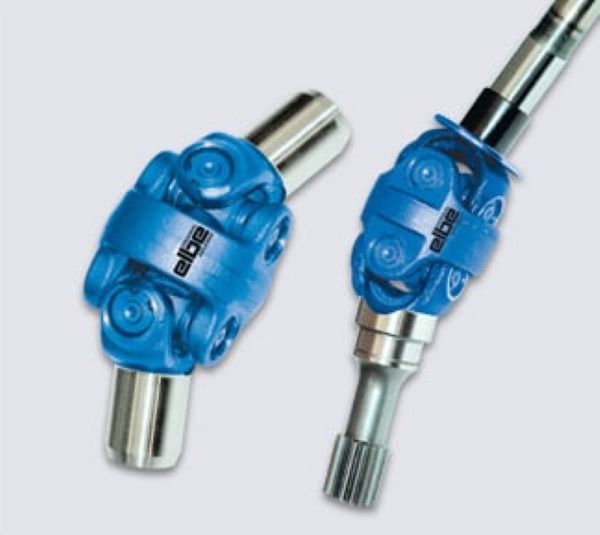

扭矩范围：高达 16900 Nm叉轴设计此双接头用于相同的应用
作为 0.400 系列，即在所有转向轴中轮驱动车辆。 但是系列的设计0.500 与 0.400 系列略有不同。
a) 关节枢轴不在一个平面上，因此实现更紧凑的设计。
