Elbe联轴器万向节

pomac 0.300 系列联轴器

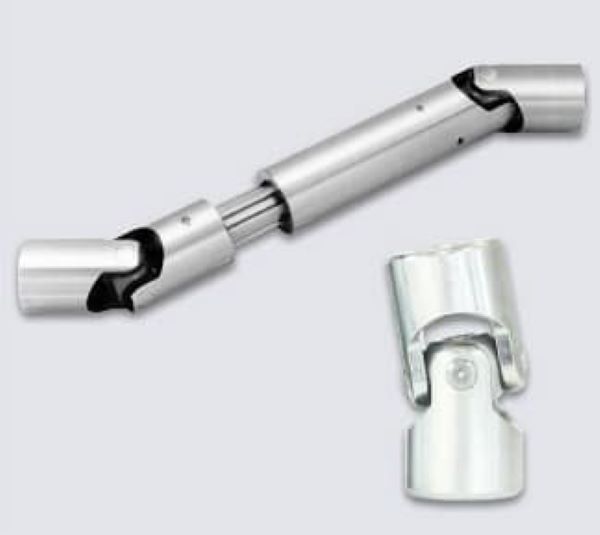

具有长度补偿的单个关节。这种安排主要是在施工中遇到带铰接转向的设备。

居中的双接头的优点是不需要由中间轴承支撑。

这导致驱动线的安装时间更短，因此在节省成本方面。

b) 第二种配置由两个带长度延伸的居中双接头组成

由于两个单关节之间的角度差为

高达大约 3 度，这种配置确保几乎均匀的速度和扭矩传递。

角度差异造成波动小于 0,0027，一个数量，小到可以被忽视。

要确定波动量

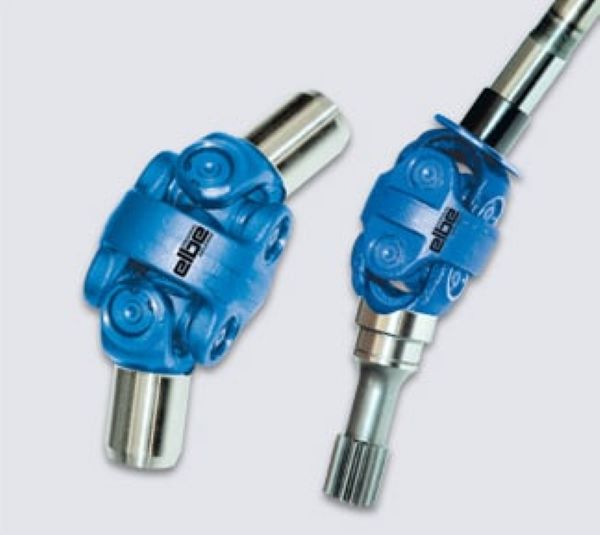

居中双节由两个叉子组成

零件，其中包含一个密封在橡胶套中的定心装置，以防止污垢和水分。

在这个系列中，个别客户的要求是

0.300 系列的一般技术数据：

偏转角：高达 42°

扭矩范围：高达 15200 Nm

法兰连接Md Lim：1.650 至 6.100 Nm

偏转角：55°

执行：

集线器连接

太阳小齿轮叉轴

滚子/或滚针轴承

这种双接头主要用于车辆

带动力转向轴。

前叉可用作轮毂和/或前叉轴。

连接叉子和中心件之间由十字架提供，与所有其他的情况一样万向轴。

每个轮毂都配有一个内花键

它提供了与输入和输出轴的正连接。

外径，其中用作支撑轴承的座，被研磨到一个非常好的完成。

叉轴配备有齿系统传递扭矩 – 和轴承点。

可以设计齿系统的类型和尺寸分别。

也有不同的要求，关于轴承的表面特性

组装后，万向轴在

适当的运行速度。

这确保了避免导致部件损坏的麻烦振动。

万向节驱动器的一般规格

轴系列 0.100：

偏转角：高达 35°

扭矩范围：高达 35000 Nm

法兰或轮毂连接

MdNom：预选的额定扭矩

工作时刻的基础。

相应的允许扭矩必须根据剩余的运行特性单独计算，例如冲击载荷、偏转角、旋转

速度等

MdLim：限制扭矩，如果确保限制频率，则可以从万向传动接头瞬时传递而不会损坏功能。

列出的扭矩额定值是指标准版本、轮毂、法兰等。

允许的实际扭矩取决于设计。
