ELAFLEX白色带膨胀节补偿器

技术参数

软管长度 50 m

软管公称直径 DN 25

连接 1“ bsp 公/1“ bsp 母

滚筒直径 194 mm

圆盘直径 490mm

磁盘之间的距离 580mm

尺寸 660x490x545mm

编号 HR ML M 25 L50

配件

旋转接头

90旋转接头（1）

DN1“可提供镀锌碳钢或不锈钢AISI303或黄铜

直回转接头

DN1“可提供镀锌碳钢或不锈钢AISI316L

ELAFLEX白色带膨胀节补偿器

ELAFLEX HIBY是一家专业从事危险品和敏感液体安全输送连接的公司。

我们的强项是符合标准、经久耐用的软管、管件、接头、膨胀节和喷嘴。

自公司成立以来，我们已发展成为工程加油设备领域的专家。

加油需要高的安全标准，因此我们的使命是只提供产品。

我们强大的设计和工程部门以及生产设施确保了 Elaflex 产品在技术上的，

符合高的安全措施和行业标准。

主要产品：

ELAFLEX软管

ELAFLEX接头

ELAFLEX膨胀节

ELAFLEX喷嘴

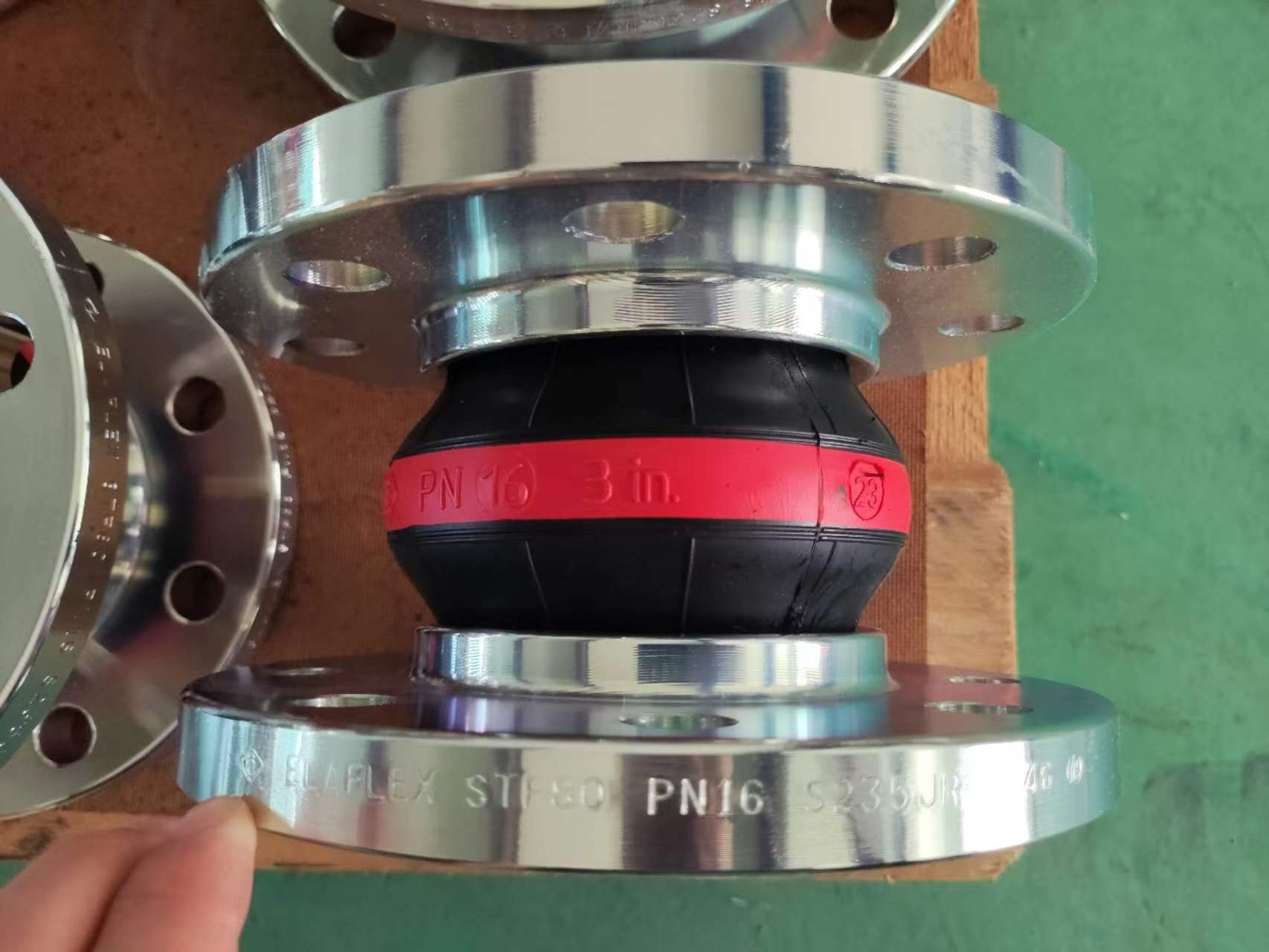

ELAFLEX白色带膨胀节ERV-W

适用于食品，也含油和脂肪。

型号示例：

ELAFLEX白色带膨胀节ERV-W 25.16

ELAFLEX白色带膨胀节ERV-W 40.16

ELAFLEX白色带膨胀节ERV-W 65.16

ELAFLEX白色带膨胀节ERV-W 100.16

ELAFLEX白色带膨胀节ERV-W 150.16

ELAFLEX白色带膨胀节ERV-W 250.10

ELAFLEX白色带膨胀节ERV-W 350.10

ELAFLEX白色带膨胀节ERV-W 450.10

ELAFLEX白色带膨胀节ERV-W 500.10

ELAFLEX白色带膨胀节ERV-W 600.10

德国ELAFLEX白色带膨胀节ERV-W 100.16适用于食品

elaflex软管卷盘 HR ML M 25 L50

设计

ELAFLEX软管卷盘由我们自己生产，并作为一个完整的包提供，包括。

软管、接头和喷嘴。

软管卷盘模块化生产线M用于最大收缩50米的Elaflex软管。

它可以提供不同的复卷系统(手动，电动，液压和气动)，耐磨材料和旋转接头。

OUT接头位于防爆片外部，为滚筒提供更多的空间来分配软管层。

应用

适用于各种介质，如汽油、柴油、航空燃料、尿素溶液(AdBlue)、洗涤剂、溶剂、油、水、气体等。

例如:Slimline'SL25与ZVA25适用于带电机倒带的油罐车。

标准版本提供封闭式磁盘

材料

框架提供聚醋粉末涂层碳钢抗紫外线(根据要求:电泳处理或镀锌)或不锈钢(AISI304或AISI316L)。

湿式部件可采用碳钢或不锈钢(AlSI304或AlSI316L)。

旋转接头采用镀锌碳钢、黄铜或不锈钢 (AISI303AISI316L)，呈90°或直形)。

工作压力可达200bar

温度范围-40至+120摄氏度


倒带系统

手动

带横向手柄

直接驱动

选项

机械锁

摩擦断裂

液压回卷器

带操作杆和液压锁的液压马达

直接驱动

可选配件

速度控制套件

三相电复卷机

电动机230/400V

直接驱动

控制面板套件

带有远程控制的控制面板套件单相逆变器套件

根据要求:

ATEX 2GD或3GD

型号

HR ML M 25 L20

HR ML M 25 L30

HR ML M 25 L40

HR ML M 25 L50

elaflex软管卷盘 HR ML M 25 L50

内衬符合BfR建议 XXI 和 FDA-21CFR 177.2600。

温度范围（取决于介质）-20° C 至 + 90°C，暂时至+100°C。

内衬：浅灰色 NBR，无缝，耐磨损

增强材料 ： PA 纺织线

外层：氯丁二烯（CR）

标记：白色带，ERV DN，PN，生产日期

法兰 ： 旋转式，PN 10/16，碳钢，镀锌

质保一年
