jakob antriebstechnik KM/KSD系列联轴器

SKB-WA

轮毂设计和尺寸根据客户要求

运行速度高达 8,000 rpm

不锈钢或不锈钢变体 • 特殊定位或释放功能

（例如垂直轴、逆止器）

高达 9,000 Nm 的高释放扭矩

用于高径向力的串联轴承

SKD/SBE

带释放释放机构

用于长停机时间/低残余扭矩

仅在旋转方向反转时自动重新接合

带独立滑动轴承（SKD 系列）

带波纹管附件（SBE 系列）

扭矩范围：4 至 1,500 Nm

jakob  antriebstechnik KM/KSD系列联轴器

带有用于灵活连接补偿联轴器的轴适配器。

例如，用于具有可变测试参数或非常

大的轴直径 øD1 的测试台。

例如，用于连接具有不同轴径的输入-输出

用于大直径的径向夹紧轮毂 | 用于小直径的锥形夹紧衬套

形状配合的轮毂设计

带有附加键槽的夹紧轮毂

带有内部齿轮的特殊轮毂，例如 DIN 5480

用于异形轴的低背隙插件或滑动

组件作为过载情况下的强制驱动（注意金属波纹管的 Tmax！ )

可根据要求提供所有系列

强制夹带作为波纹管破裂保护

通过内部强制夹带（爪形止动）提供波纹管破裂保护 轴不对中而出现缺陷时提高可靠性

通过内部强制夹带（爪形止动）提供波纹管破裂保护 轴不对中而出现缺陷时提高可靠性

通常可以作为所有系列的特殊版本。

通常可以作为所有系列的特殊版本。

带垫片 WDZ 的金属波纹管联轴器

总长度从 105 到 450 毫米不等

可根据客户要求定制设计

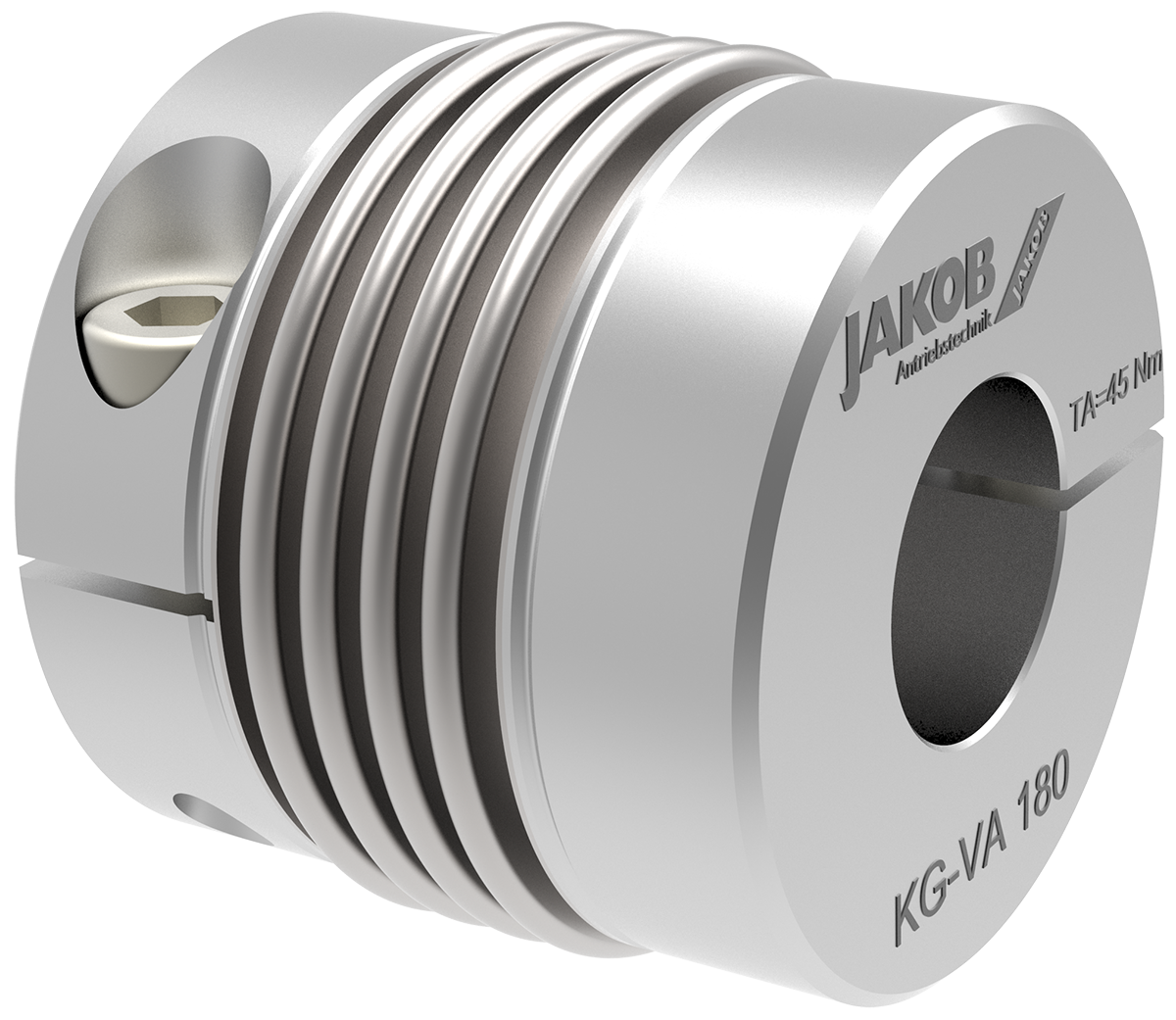

防爆联轴器KG-VA-Sonder

基于 KG-VA 系列的金属波纹管联轴器，采用不锈钢设计，

根据指令 94/9 EG - ATEX 95 在潜在爆炸区域

保修一年
